微型锚杆拉拔仪检测植筋锚固承载力操作使用方法【图解】

作者:而立居士位于:未知IP发布时间:2017-10-10分类:工程检测浏览:679评论:0


导读:应用领域适用于各种锚杆、钢筋、膨胀螺栓等锚固件的锚固力检测。测试量程细化,完全符合最新标准对Φ6~Φ12钢筋拉拔检测的要求。可用于砌体结构拉结筋的锚固力检测。符合标准GB5036...


应用领域

适用于各种锚杆、钢筋、膨胀螺栓等锚固件的锚固力检测。测试量程细化,完全符合最新标准对Φ6 ~Φ12钢筋拉拔检测的要求。可用于砌体结构拉结筋的锚固力检测。


符合标准

GB50367-2006《混凝土结构加固设计规范》

GB50330-2013《建筑边坡工程技术规范》

JGJ120-2012《建筑基坑支护技术规程》

CECS22:2005《岩土锚杆(索)技术规程》

GB50007-2011《建筑地基基础设计规范》

JGJ145-2013《混凝土结构后锚固技术规程》

GB_50203-2011砌体结构工程施工质量验收规范

GB50550-2010《建筑结构加固工程施工质量验收规范

GB50203-2011《砌体结构工程施工质量验收规范》






产品特点

  • 一体化设计,嵌入式测量显示电路

  • 峰值保持功能

  • 可存储最多200条数据

  • 10段折线修正

  • 自动关机及背光控制

  • 高速USB 通讯接口

  • 专用上位机软件



锚固承载力现场检验抽样规则

本抽样规则参考标准:

JGJ 145-2013《混凝土后锚固技术规程》附录C

GB 50550-2010《建筑结构加固工程施工质量验收规范》附录W


1.现场破坏性检验

宜选择锚固区以外的同条件位置,应取每一检验批锚固件总数的0.1%且不少于5件进行检验。锚固件为植筋且数量不超过100件时,可取3件进行检验。


2.现场非破坏检验(锚栓)

 1)对重要结构构件及生命线工程的非结构构件,按下表规定的抽样数量进行检验。

检验批的锚栓总数

≤100

500

1000

1500

2000

2500

≥5000

按检验批锚栓总数

计算的最小抽样量

20 %

10 %

7 %

6%

5%

4 %

3 %

均不少于5件

2)对一般构件,按下表规定的抽样数量进行检验。

检验批的锚栓总数

≤100

500

1000

1500

2000

2500

≥5000

按检验批锚栓总数

计算的最小抽样量

10 %

5 %

3.5 %

3 %

2.5 %

2 %

1.5 %

均不少于5件

3) 对非生命线工程的非结构构件,应取每一检验批锚固件总数的0.1%且不少于5件进行随机抽样检验。

备注:当锚栓总数介于两栏数量之间时,可按现行内插法确定抽样数量。


3.现场非破坏检验(植筋)

1)对重要结构构件及生命线工程的非结构构件,应取每一检验批植筋总数的3%且不少于5件进行随机抽样检验。

2)对一般构件,应取每一检验批植筋总数的1%且不少于3件进行随机抽样检验。

3) 对非生命线工程的非结构构件,应取每一检验批锚固件总数的0.1%且不少于3件进行检验。


锚杆拉拔仪和微型拉拔仪的区别

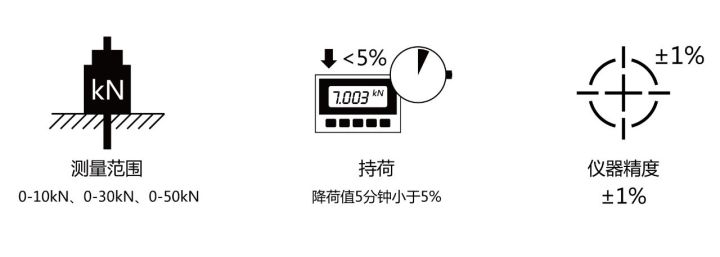

锚杆拉拔仪分为HC-10/20/30/50/100,体积、重量大;HC-V1/3/5,体积、重量小,同时采用优化的内部结构,在持荷方面优于锚杆拉拔仪,5分钟掉压低于5%。

微型拉拔仪测操作步骤图解说明

1.  植筋锚固承载力现场检测

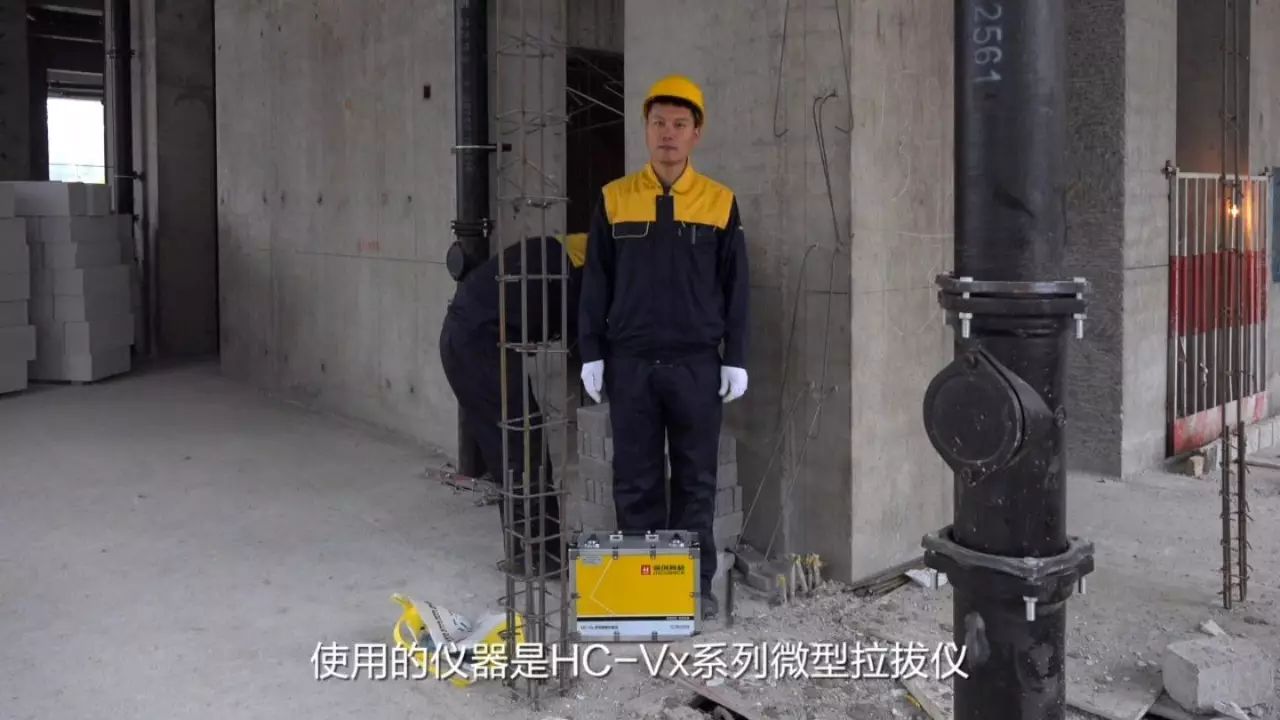

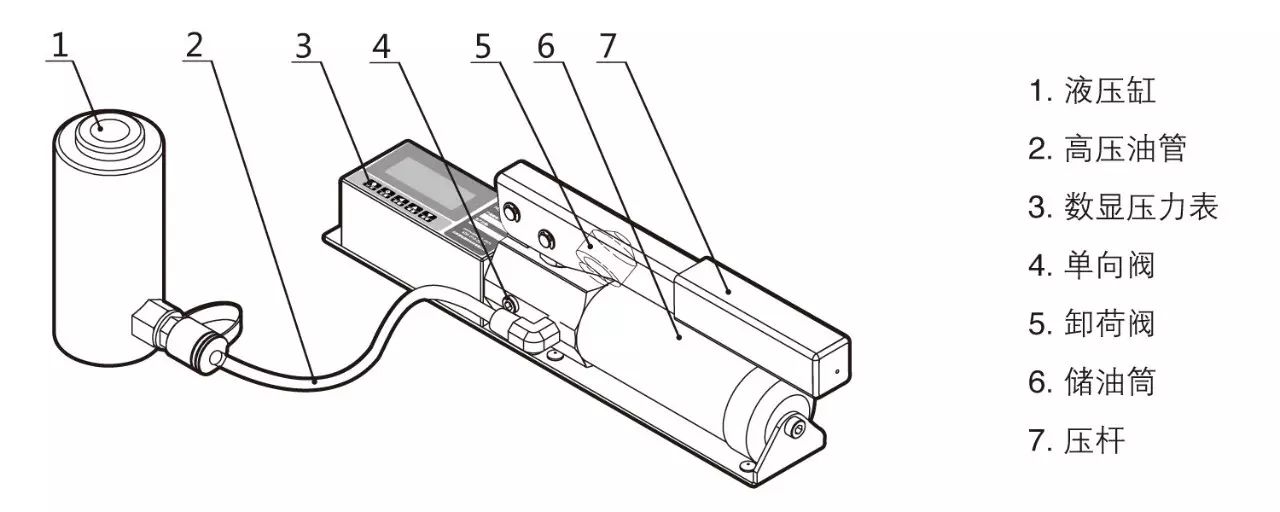

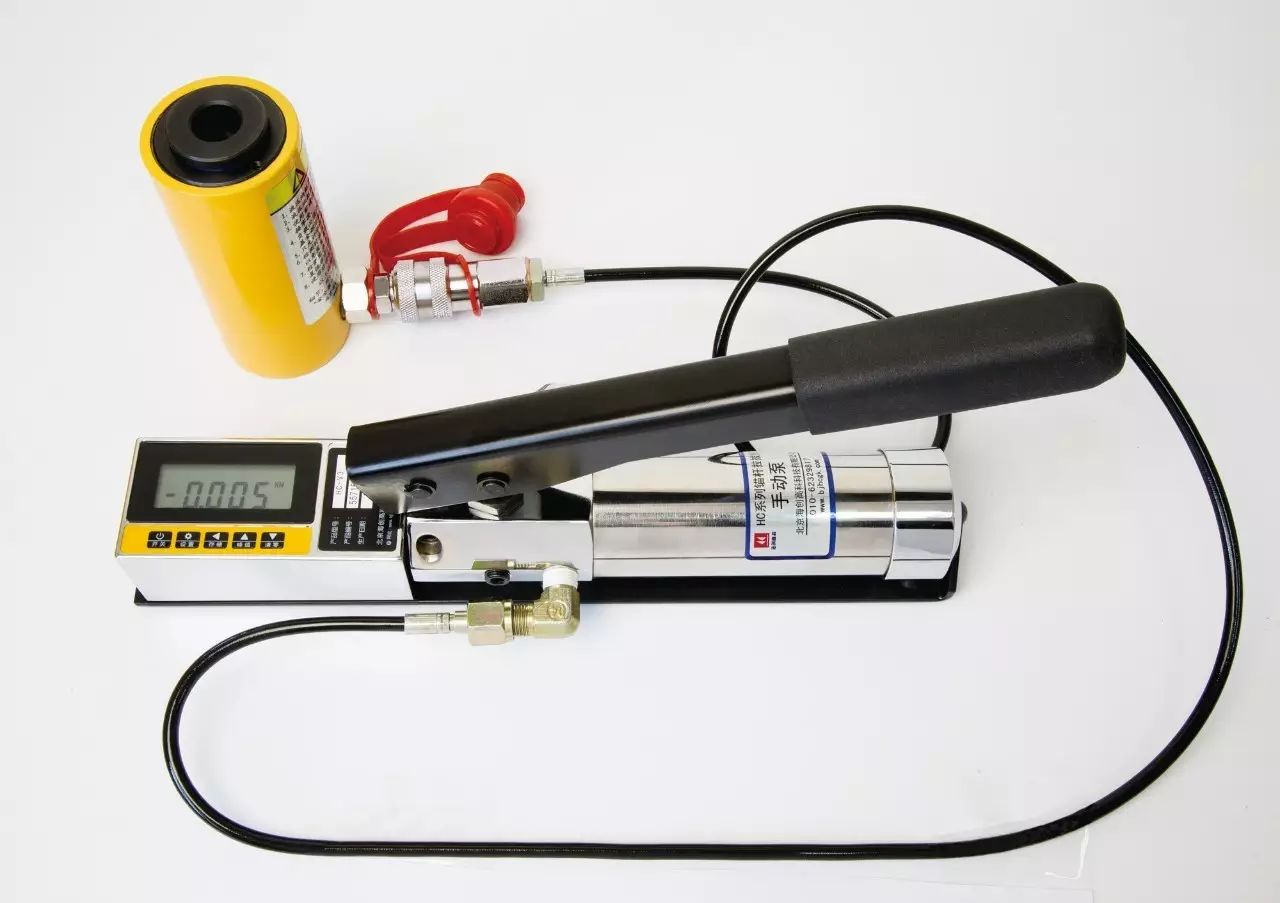

2.  使用的仪器是HC-VX系列微型拉拔仪

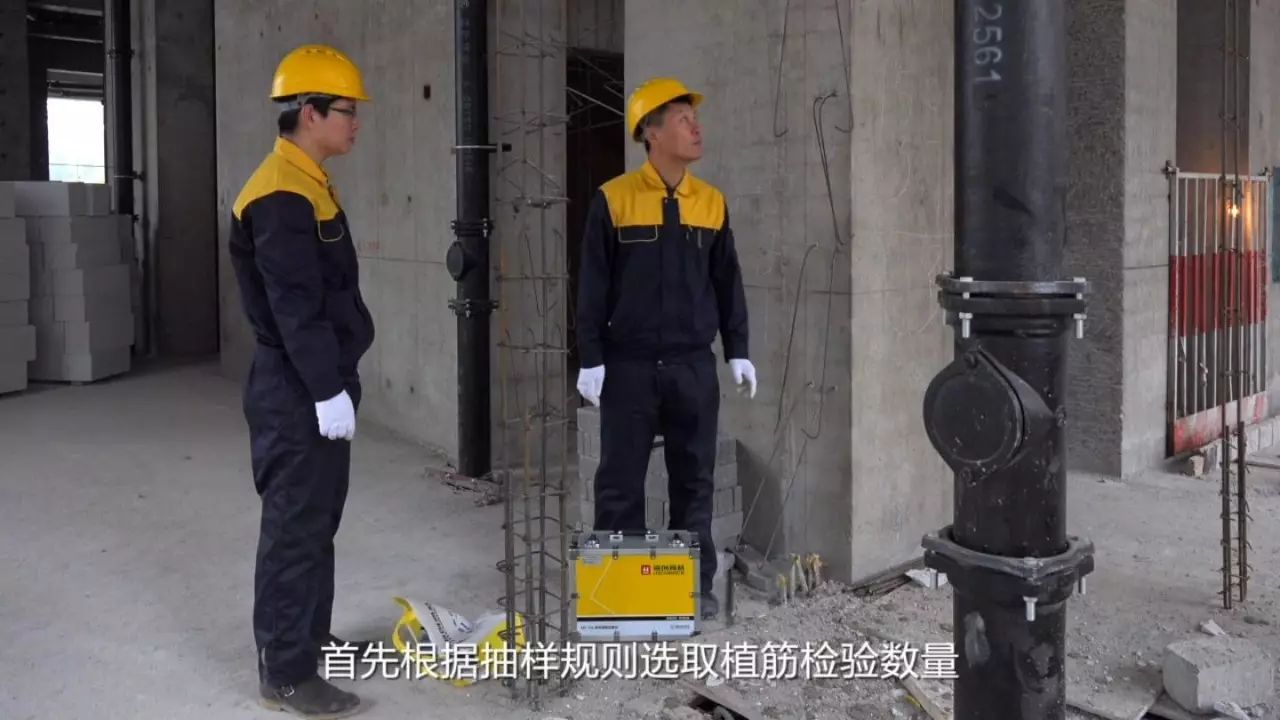

3.  首先根据抽样规则选取植筋检验数量

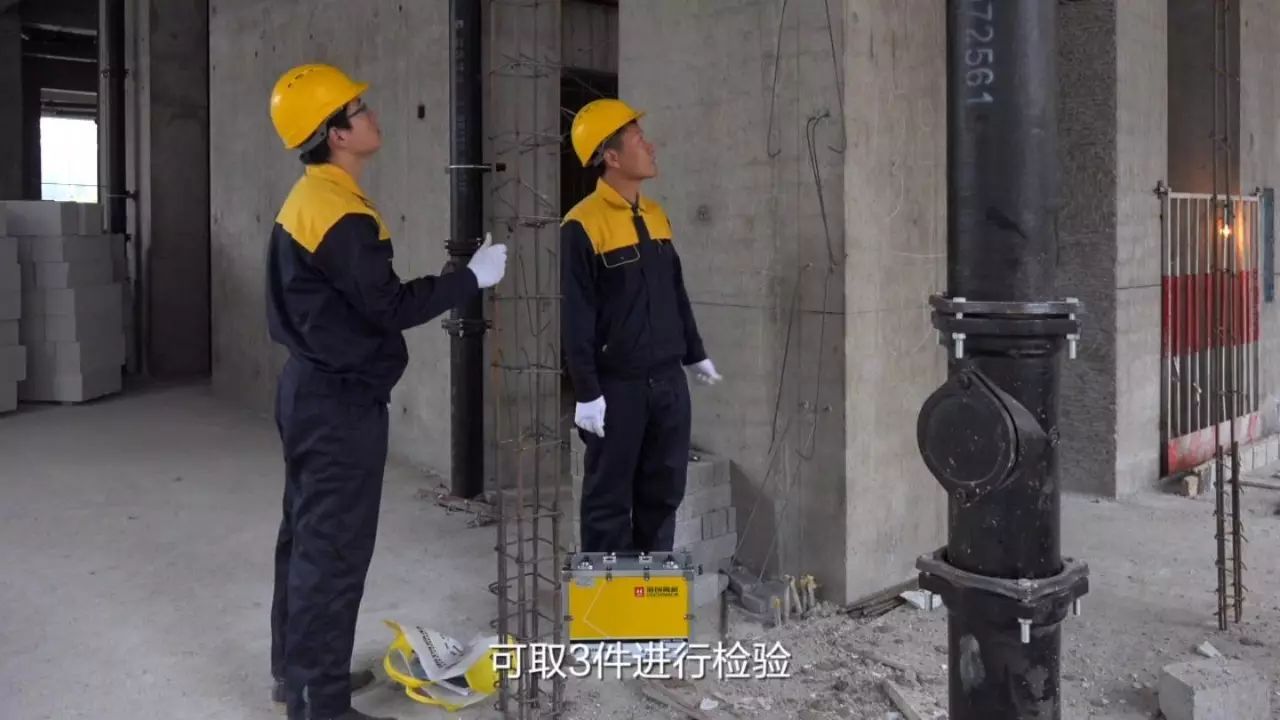

4.  可取3件进行检验

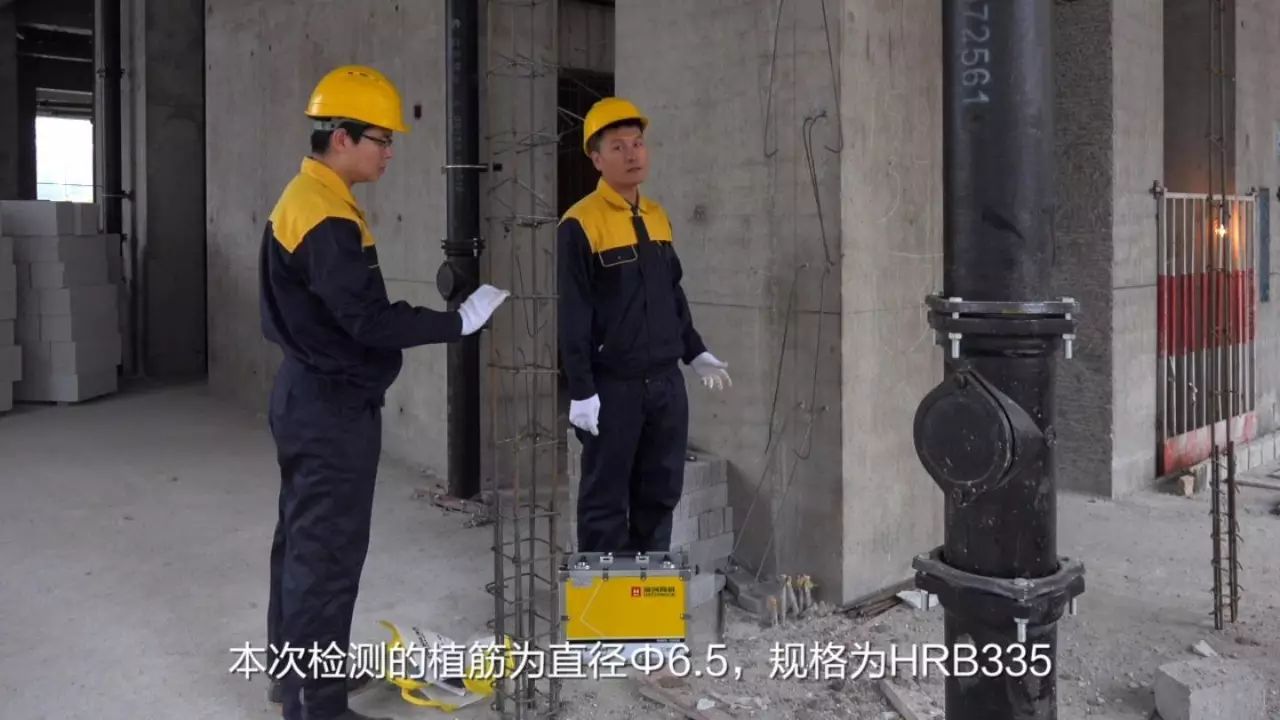

5. 本次检测的植筋为直径Φ6.5,规格为HRB335

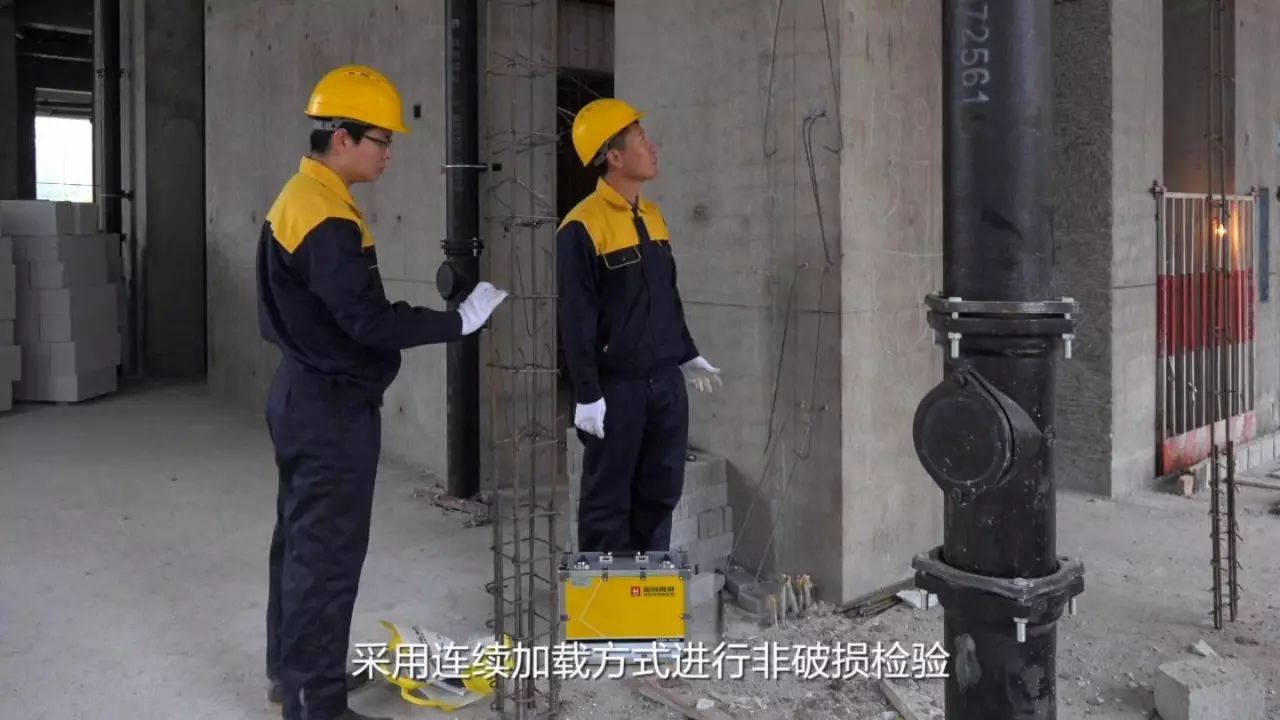

6. 采用连续加载方法进行非破损检验

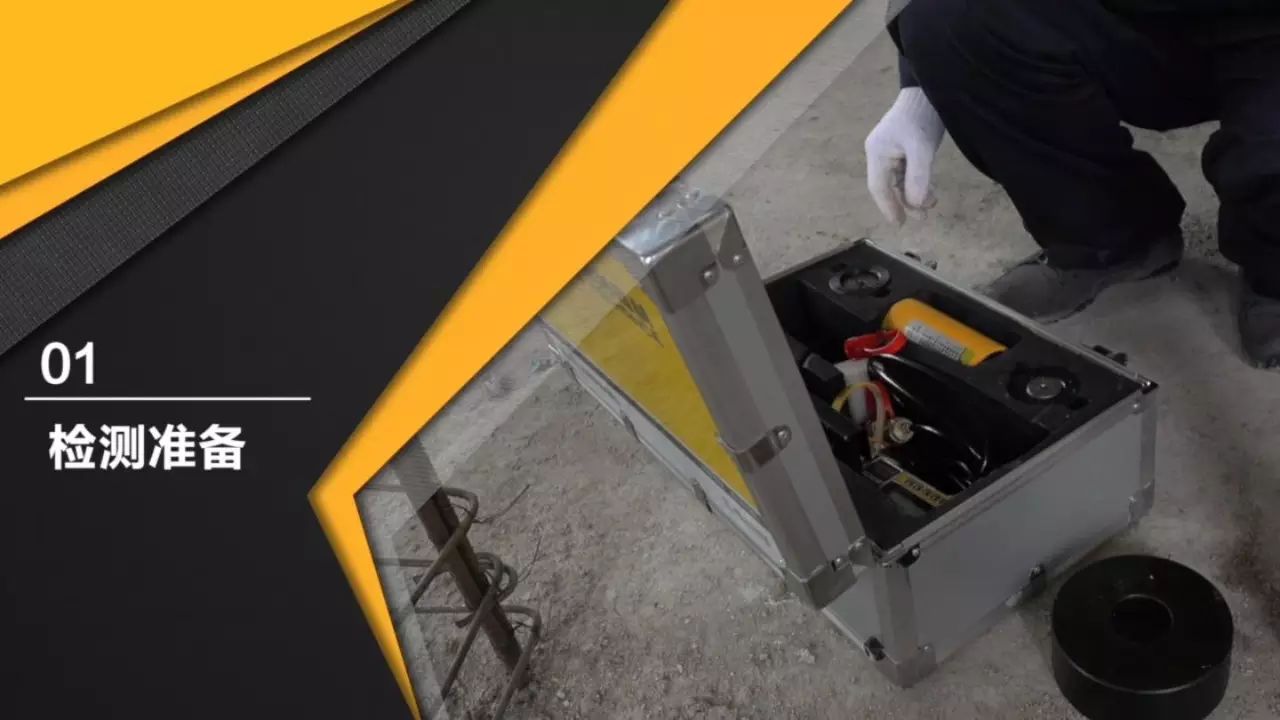

7.  检测准备

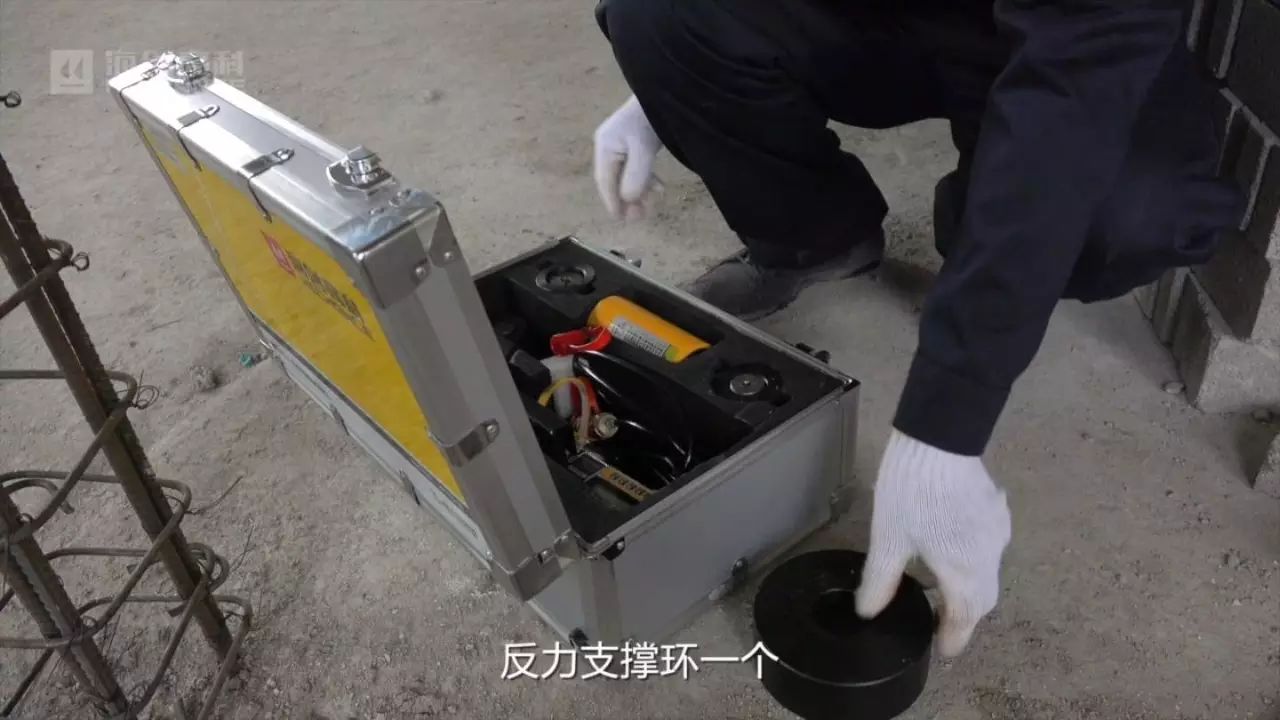

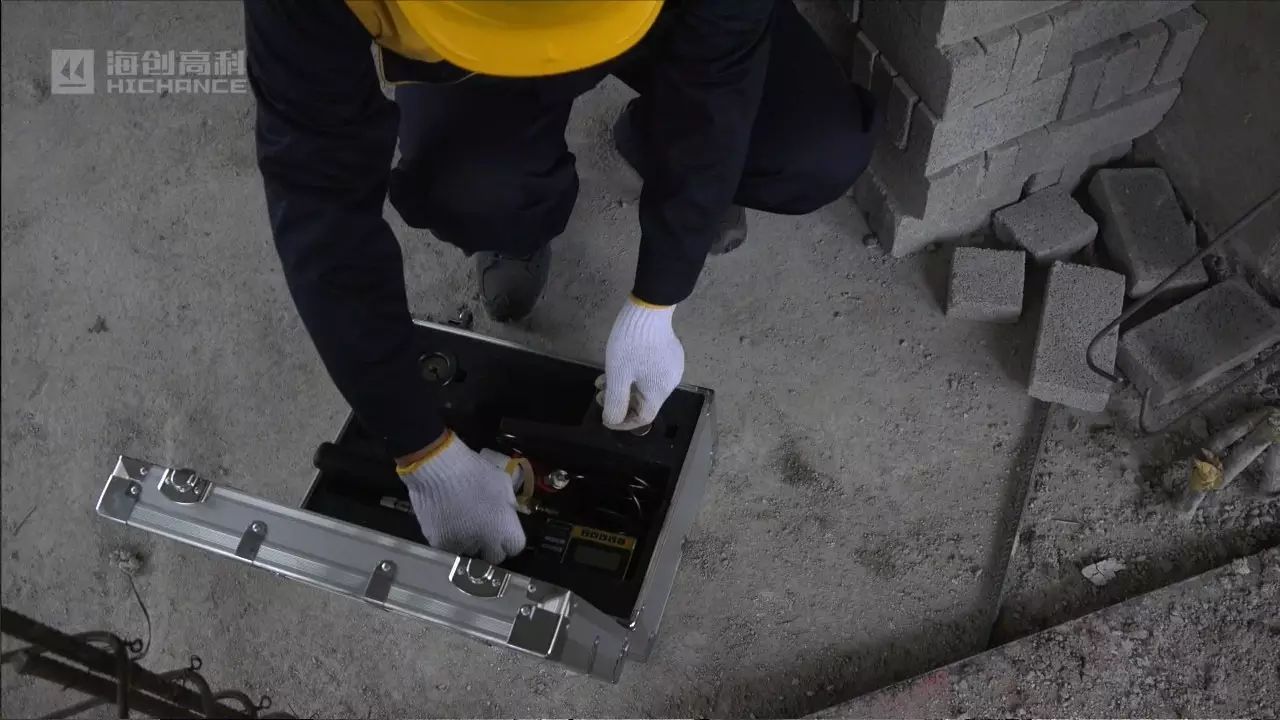

8. 反力支撑环一个

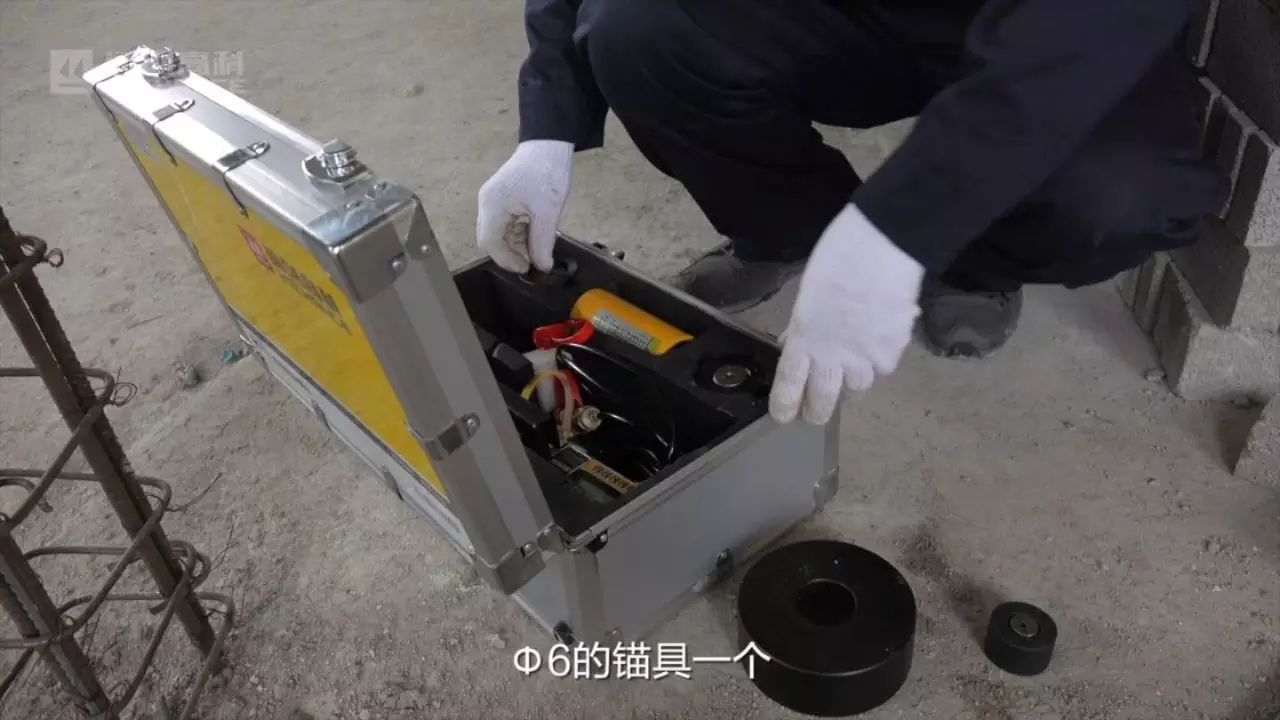

9.  Φ6的锚具一个


10.  检测过程

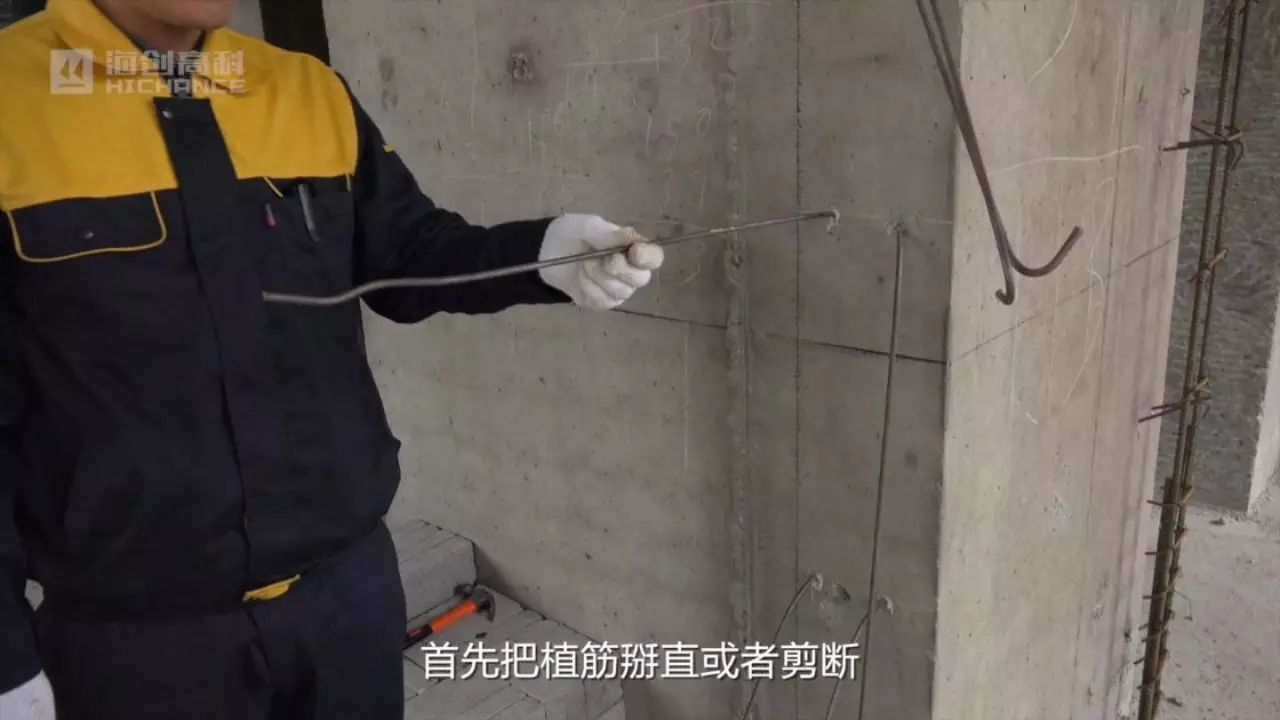

11.  首先把植筋掰直或剪断


12.穿过反力支撑环

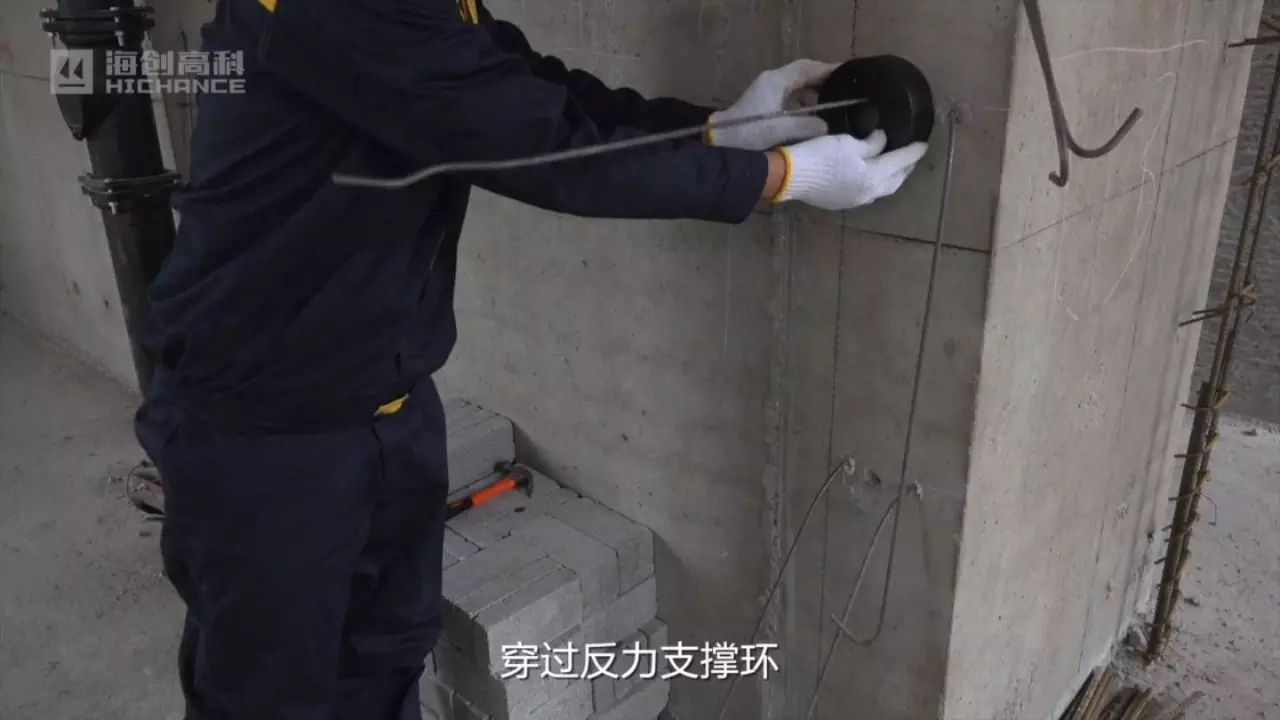

13.安装油缸

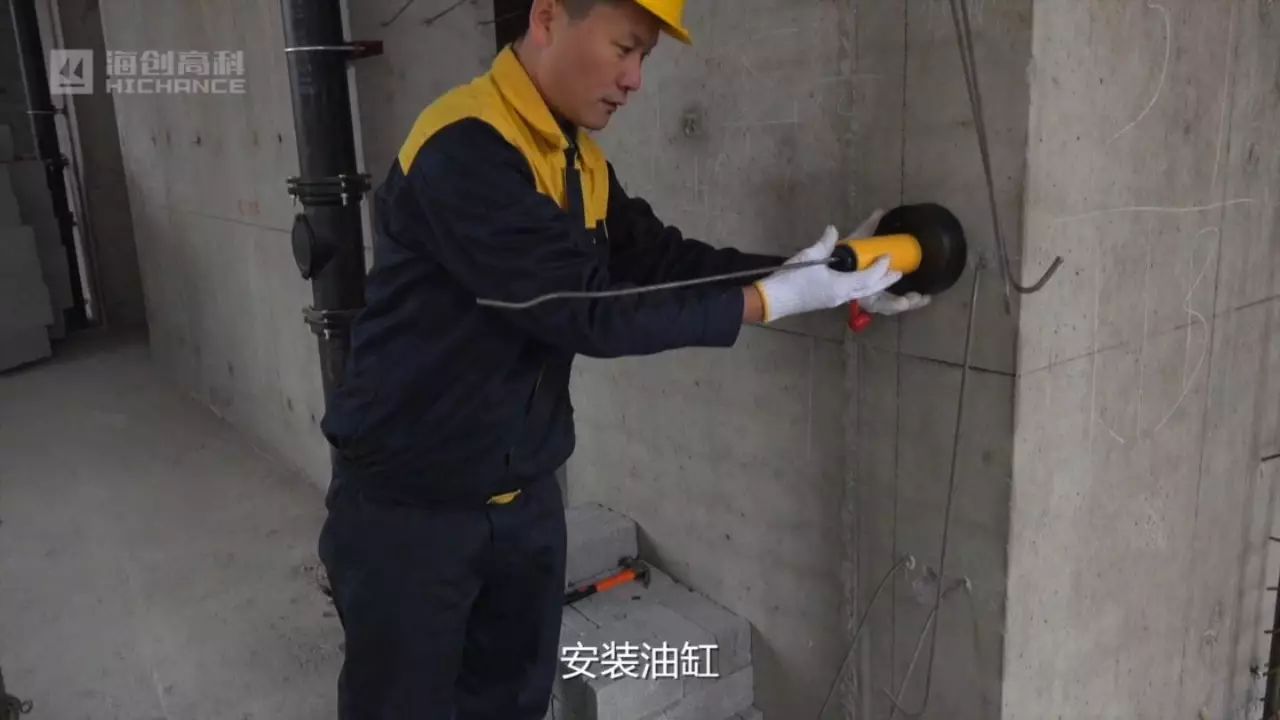

14.安装Φ锚具

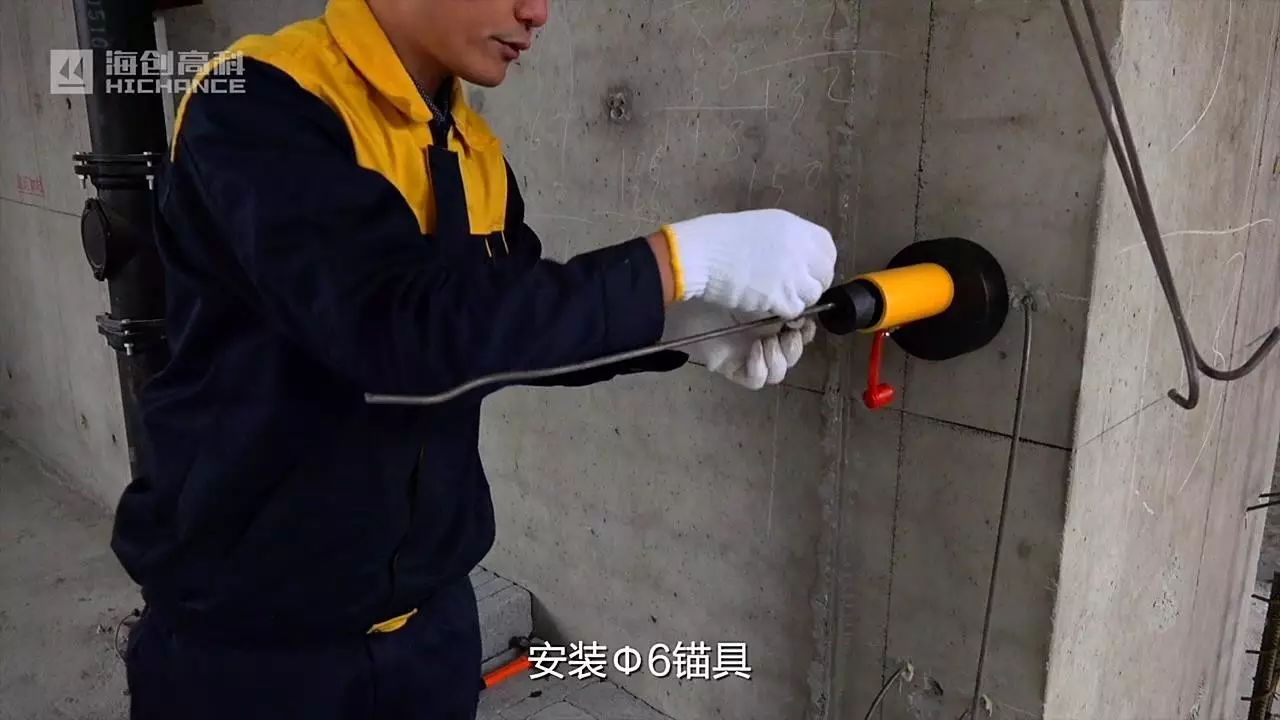

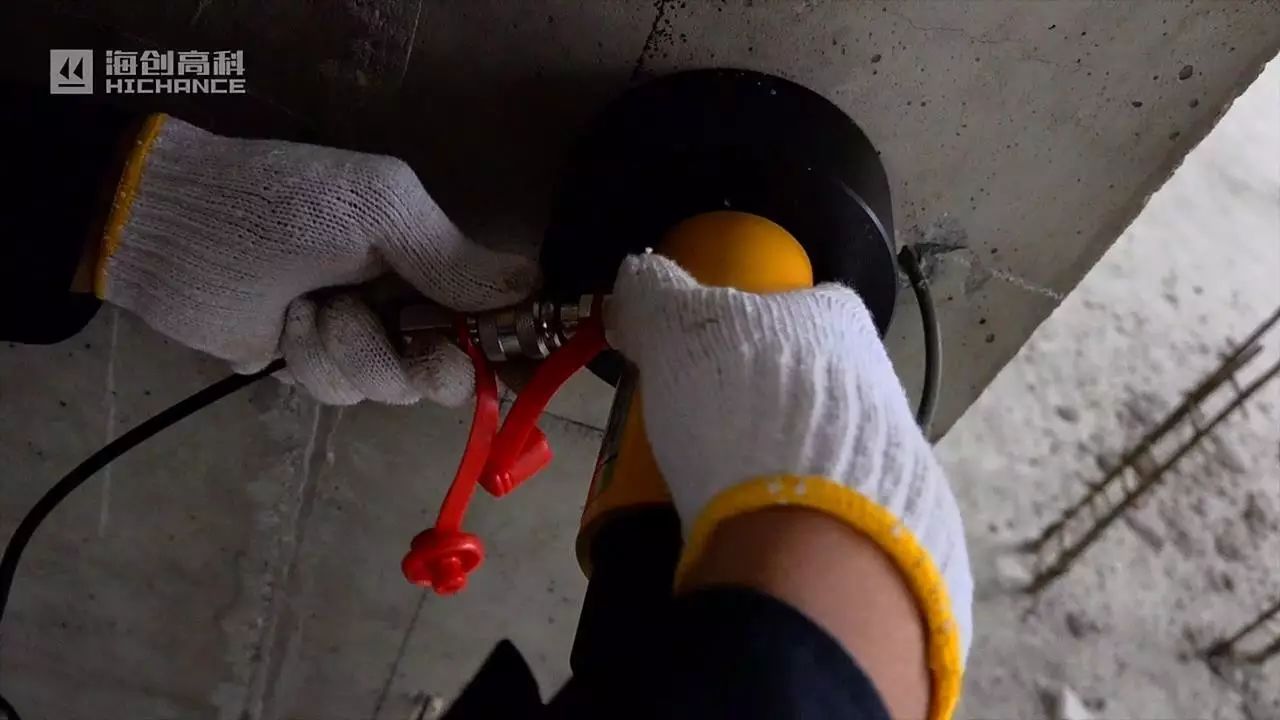

15.连接手动泵


16.连接快速接头

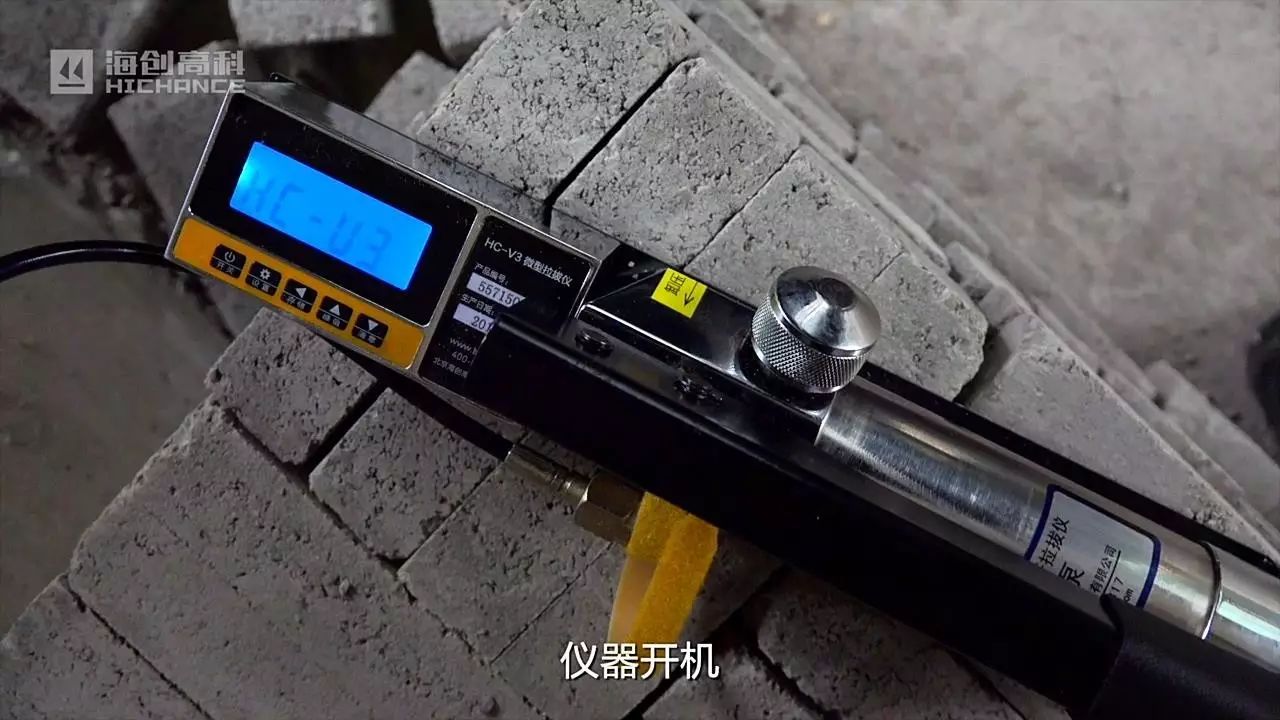

17.仪器开机


18.顺时针拧紧卸荷阀

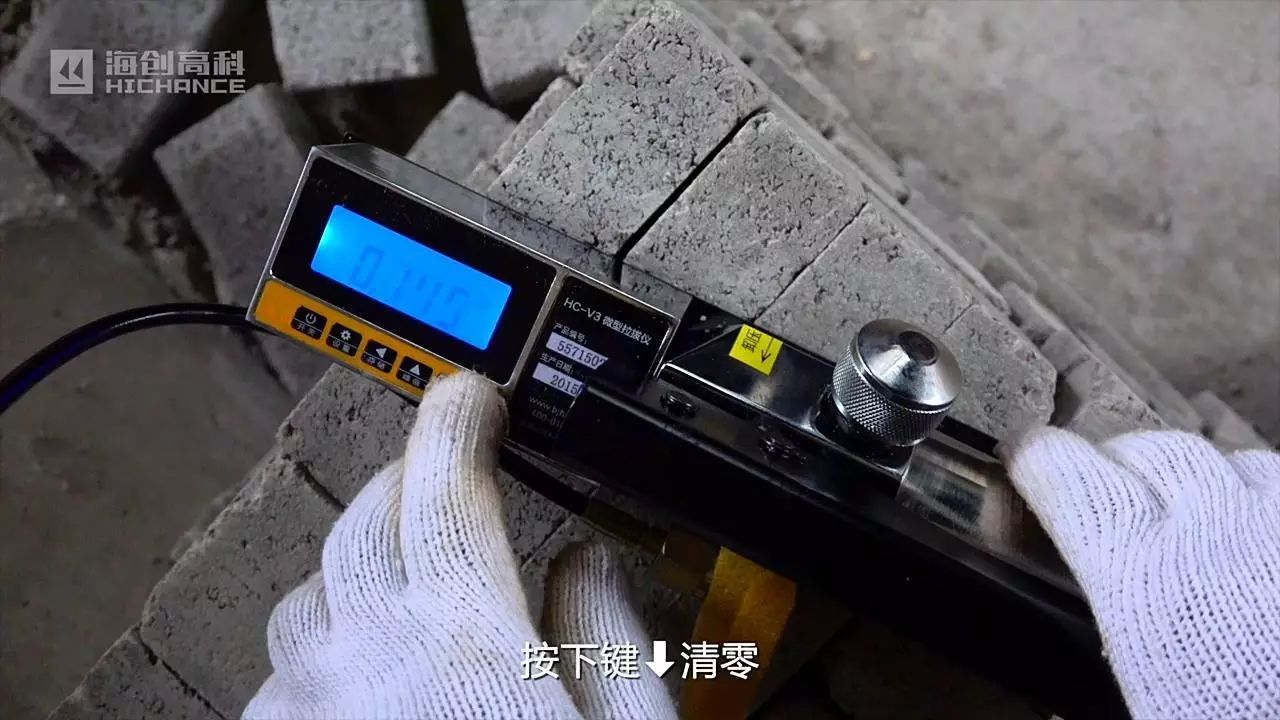

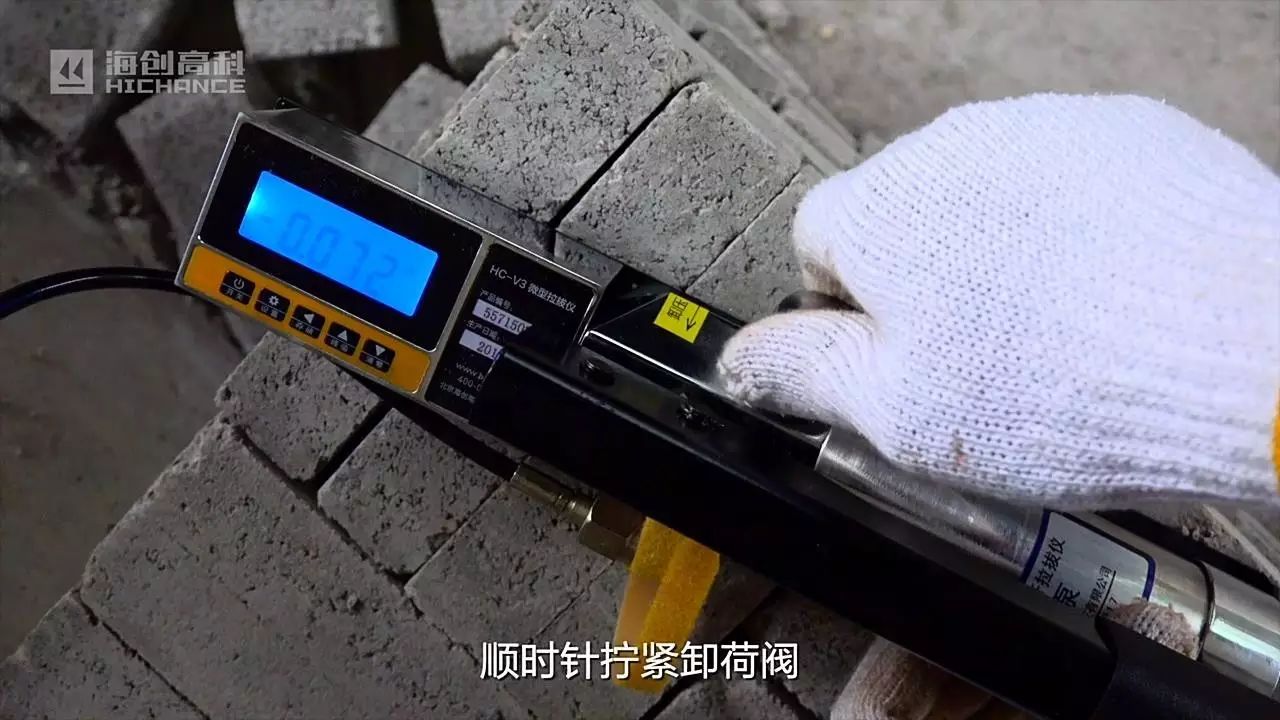

19.按下键清零

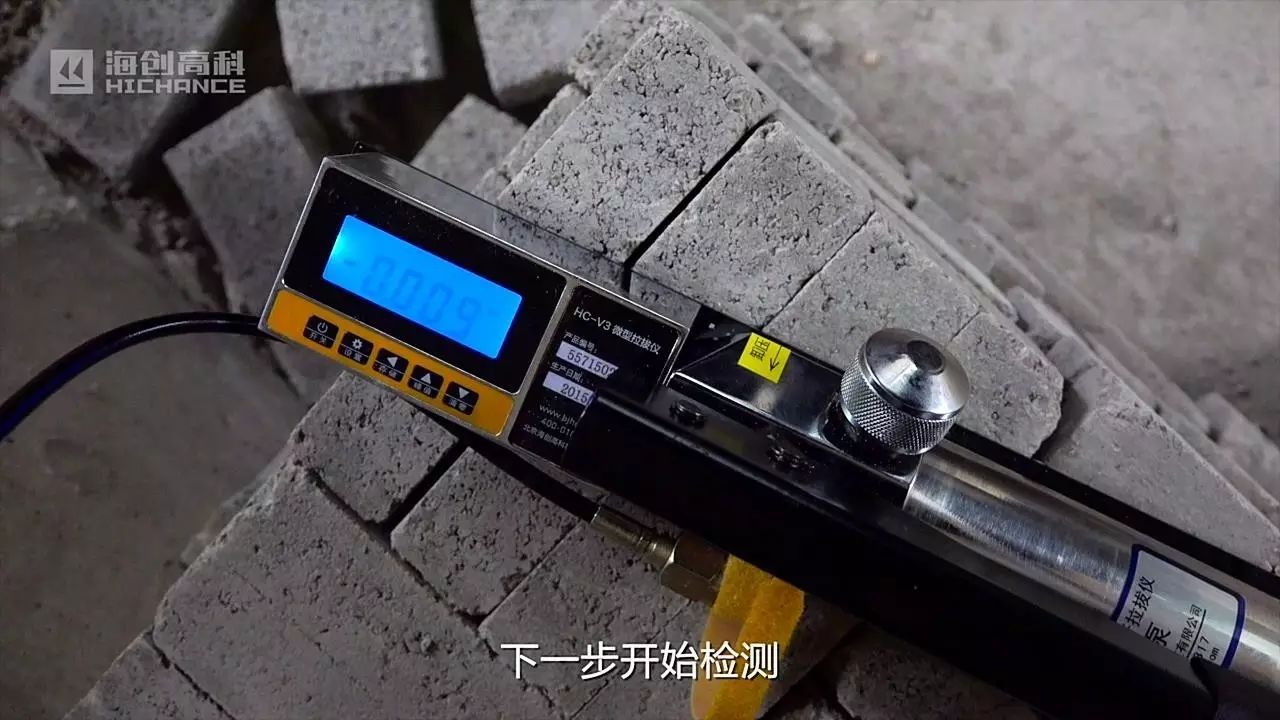

20.下一步开始检测

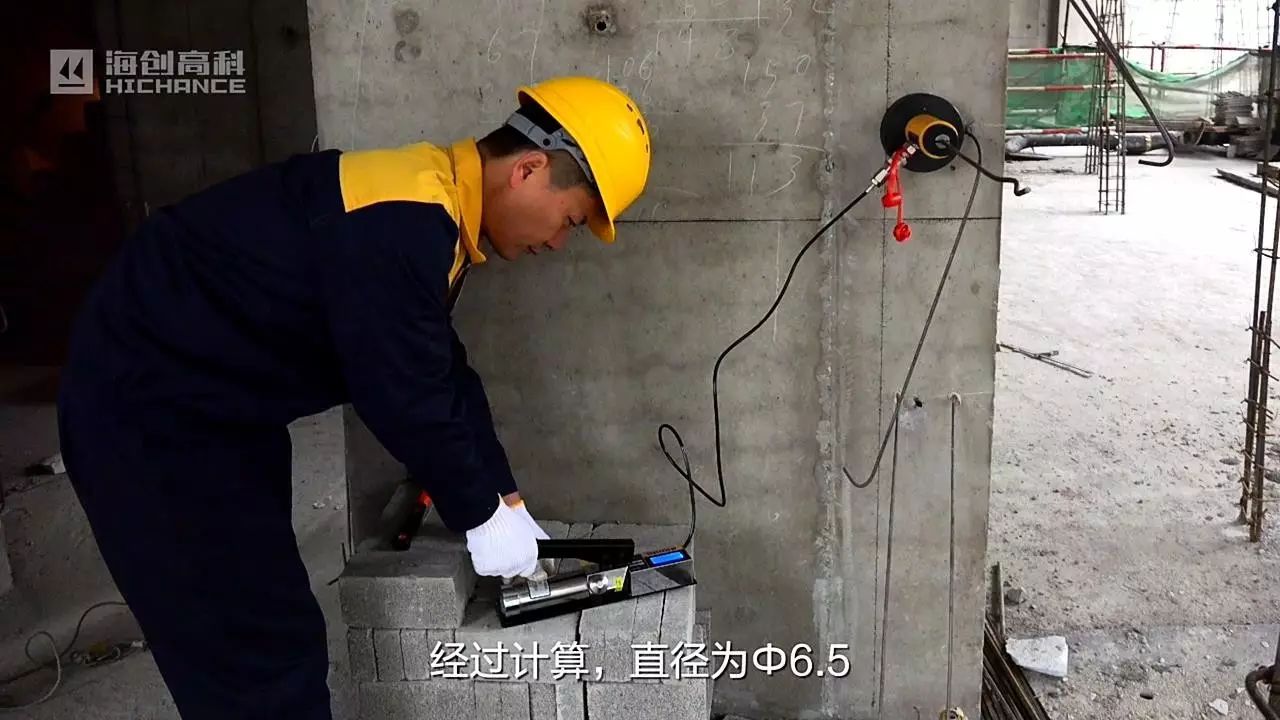

21.经过计算,直径为Φ6.5

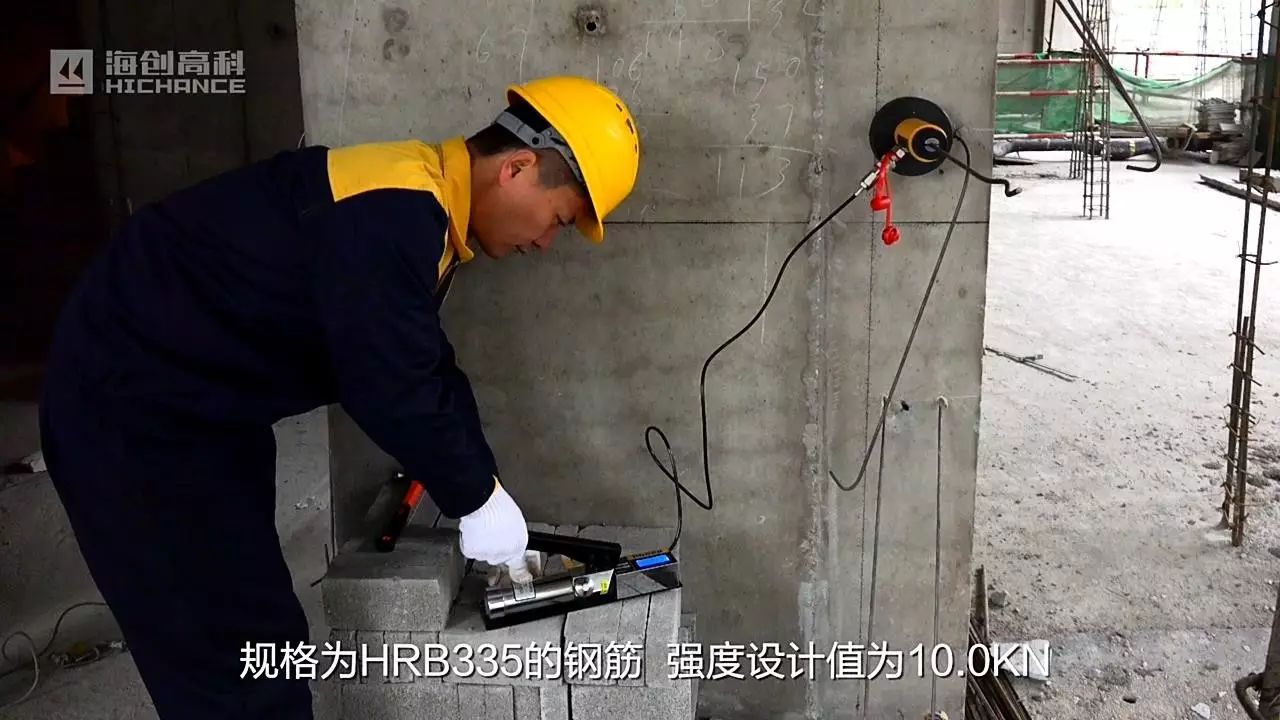

22.规格为HRB335的钢筋 强度设计值为10.0KN

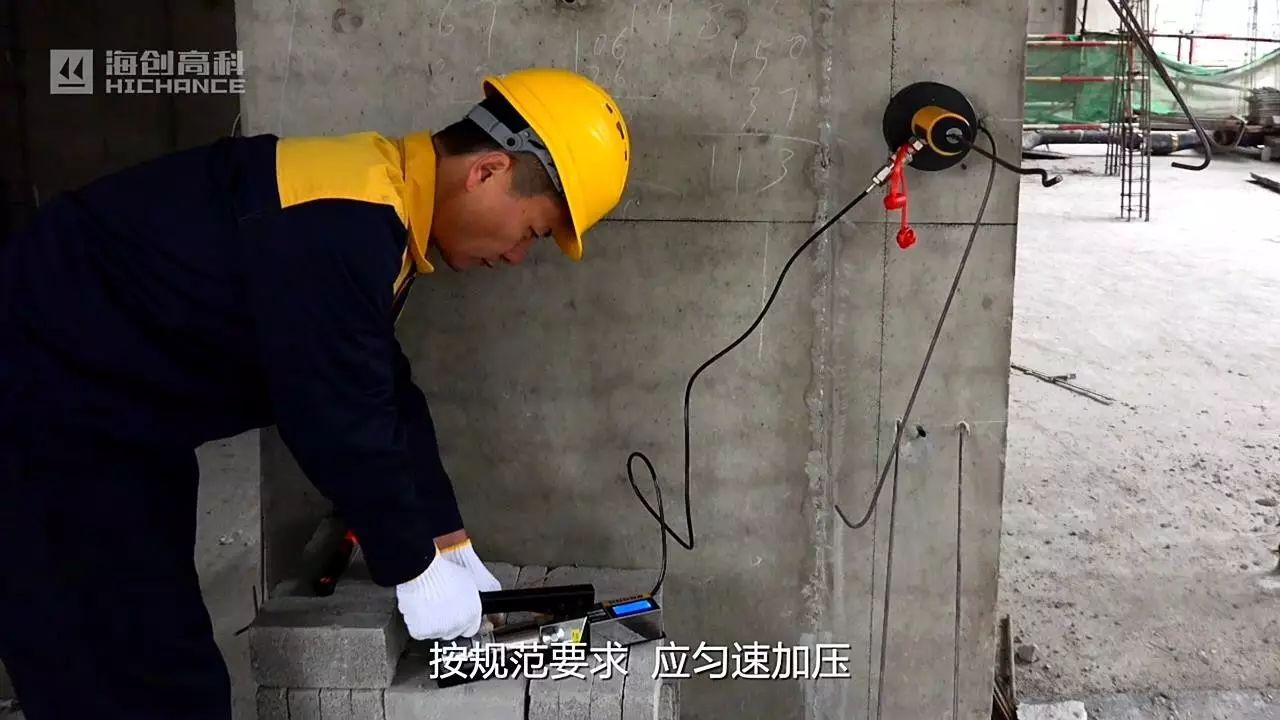

23.按规范要求 应匀速加压

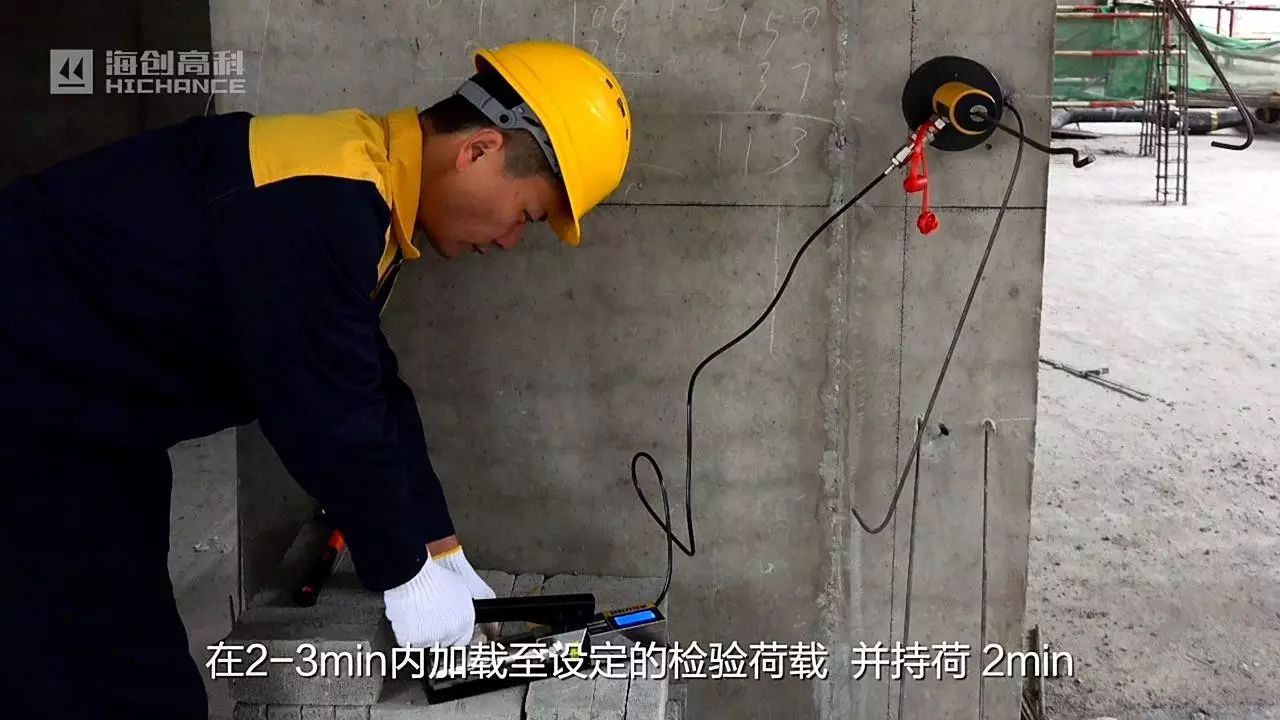

24.在2-3min内加载至设定的检验荷载并持荷2min

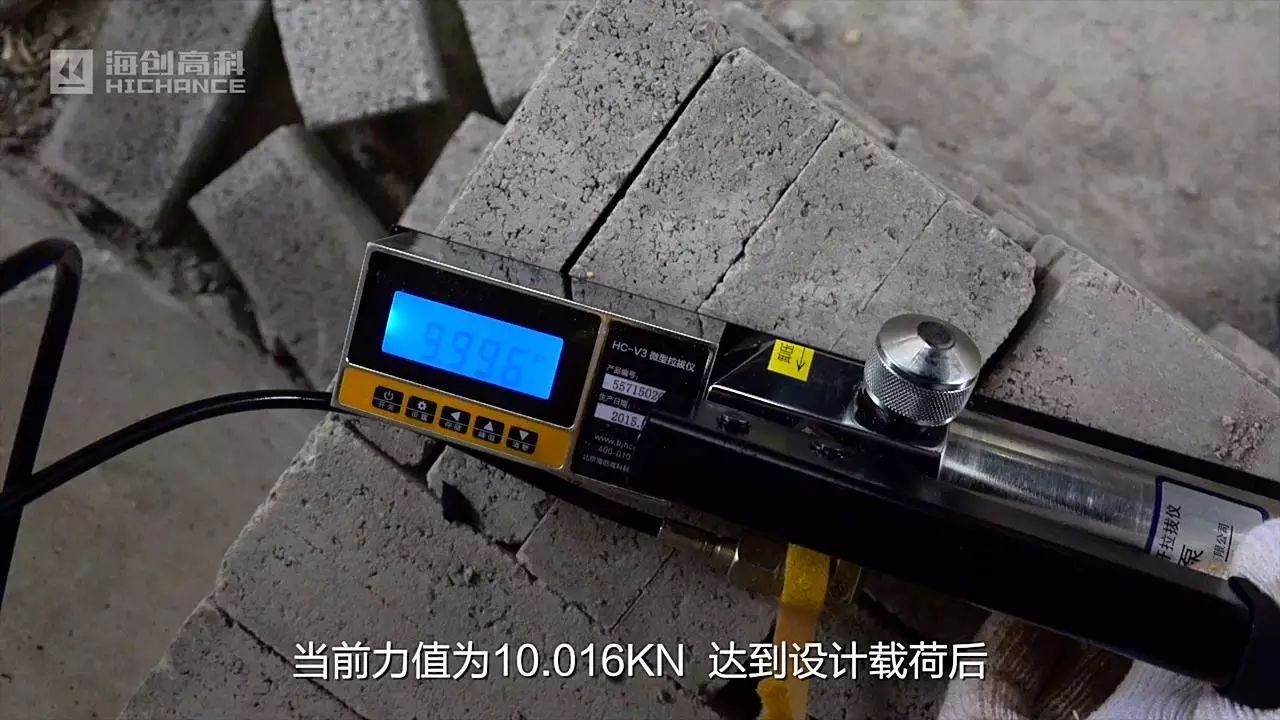

25.当前力值为10.016KN 达到设计载荷后

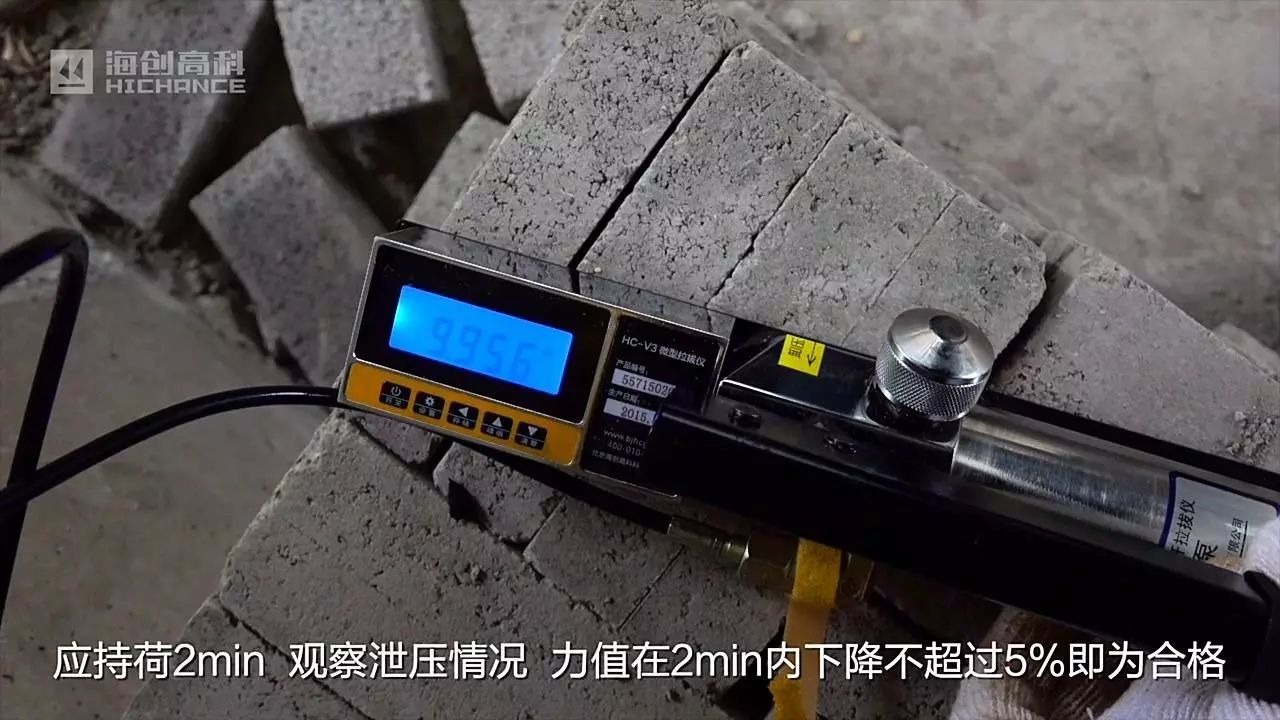

26.应持荷2min 观察泄压情况 力值在2min内下降不超过5%即为合格

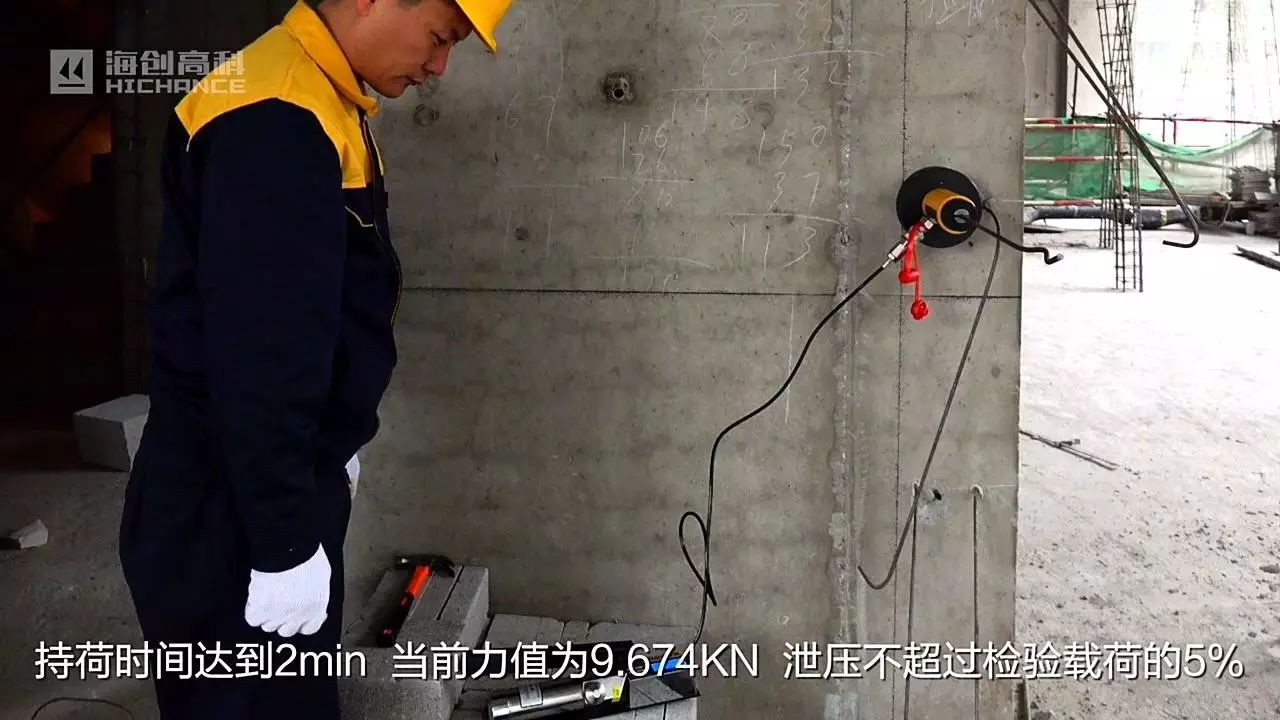

27.持荷时间打倒2min 当前力值为9.674KN 泄压不超过检测载荷的5%

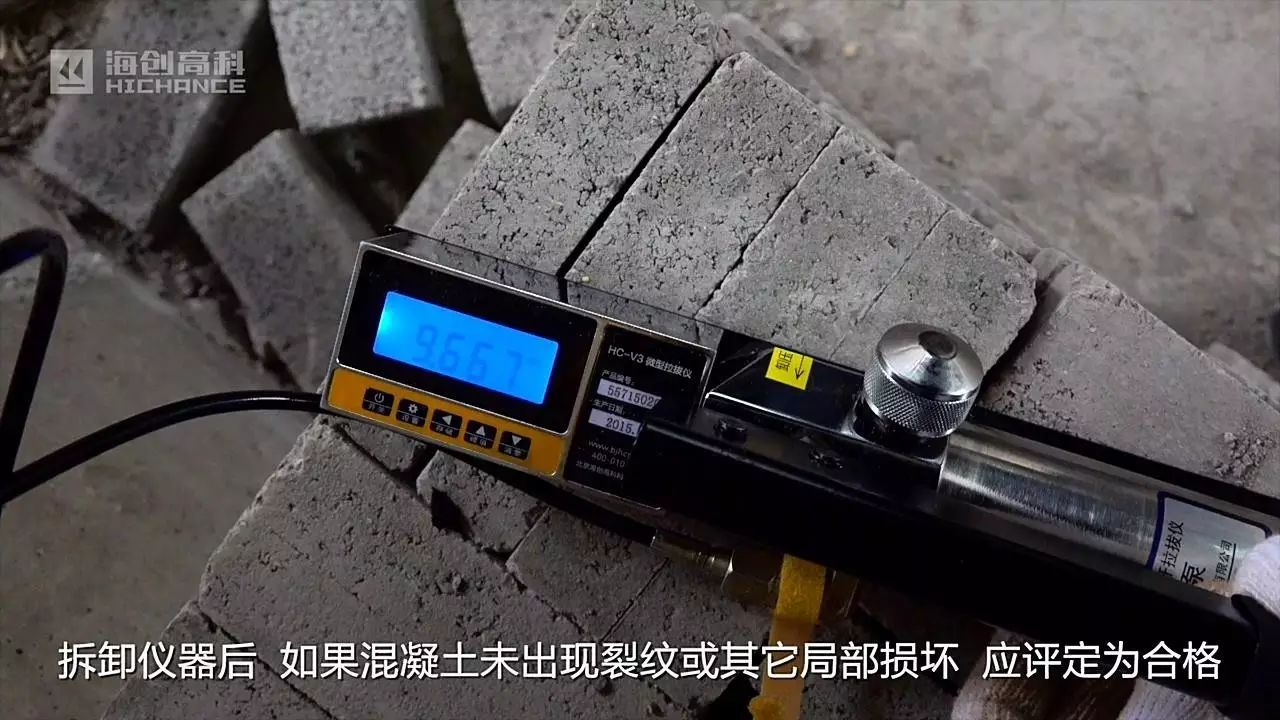

28.拆卸仪器后 如果混凝土未出现裂纹或其他局部损坏 应评定为合格


29.拆卸油缸

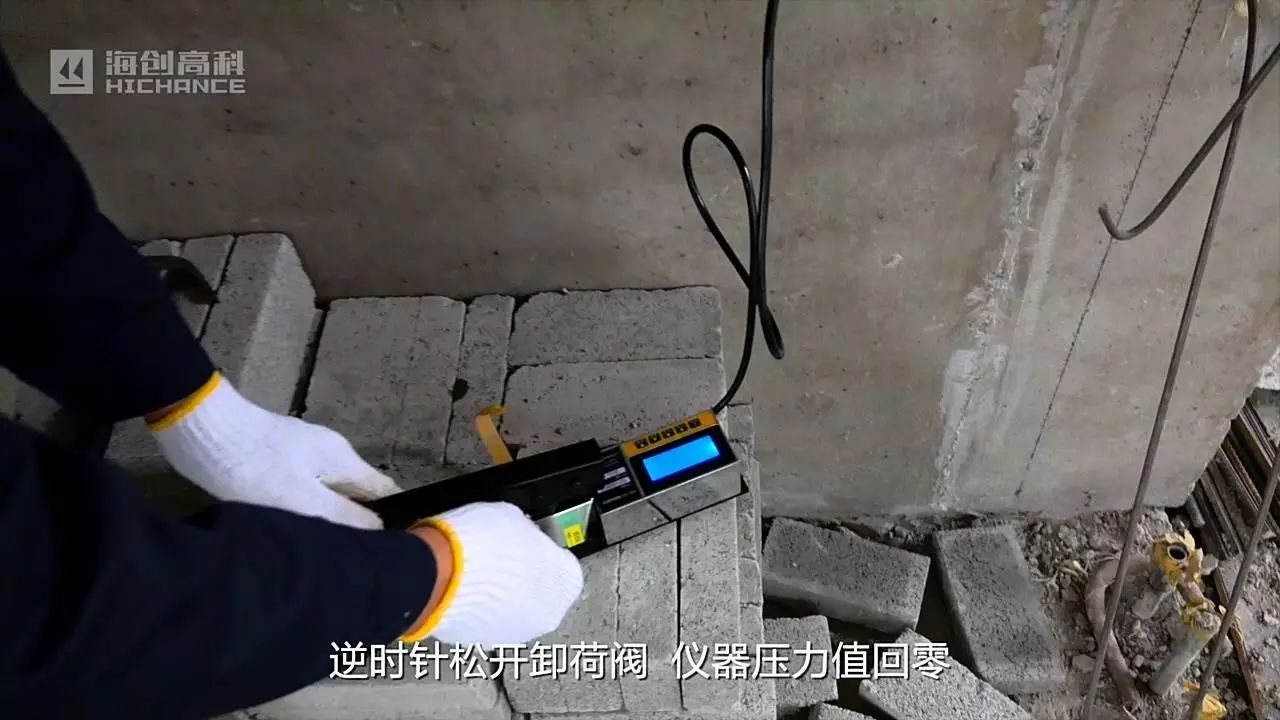

30.顺时针松开卸荷阀 仪器压力值回零

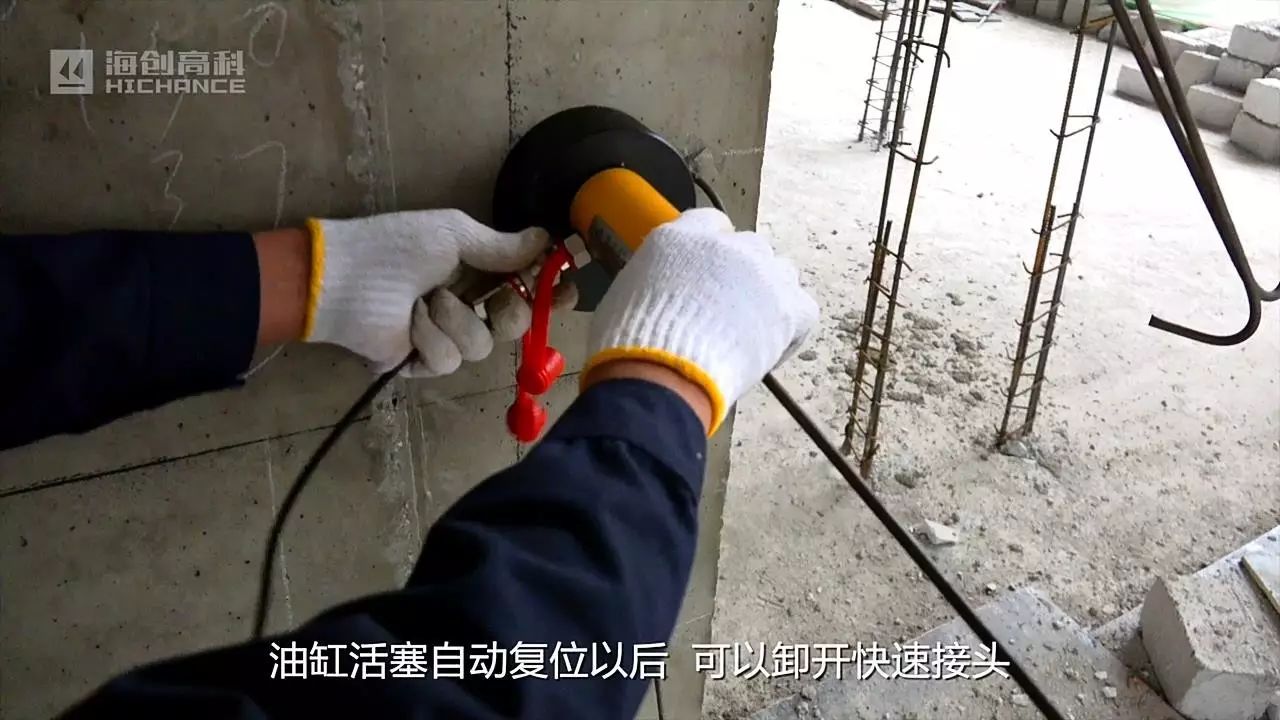

31.油缸活塞自动复位以后 可以卸开快速接头

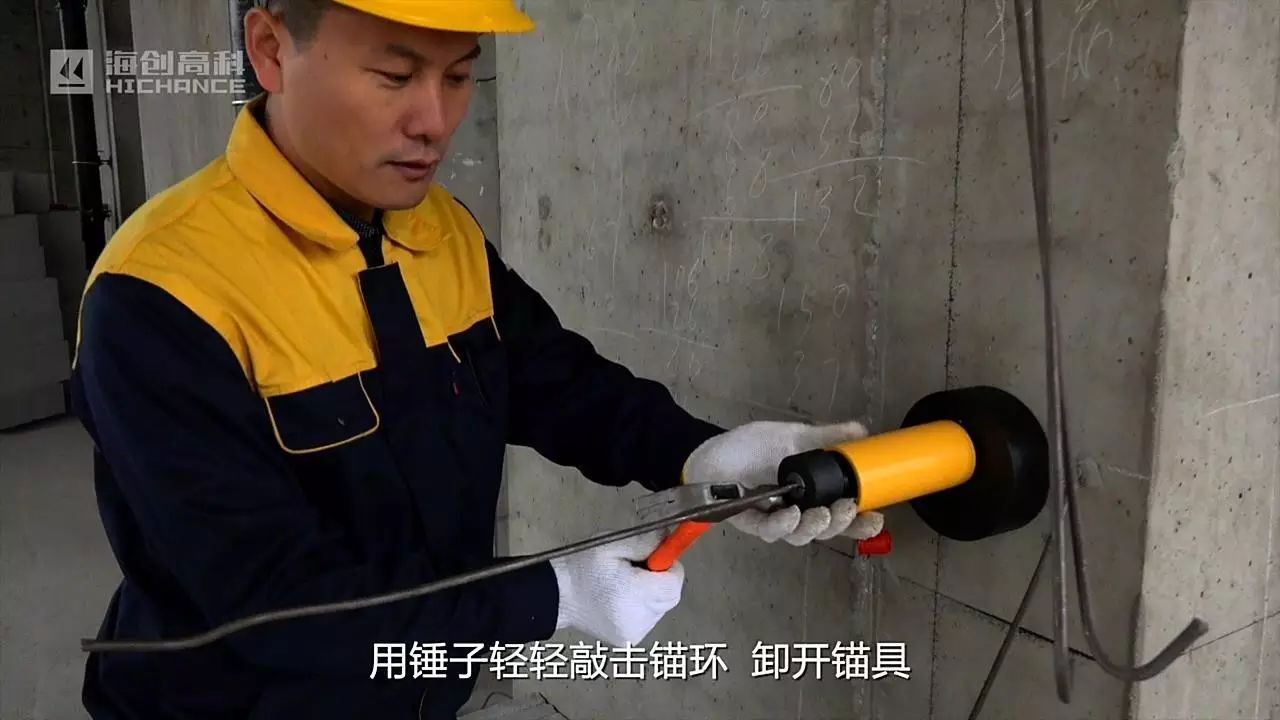

32.用锤子轻轻敲击锚环 卸开锚具

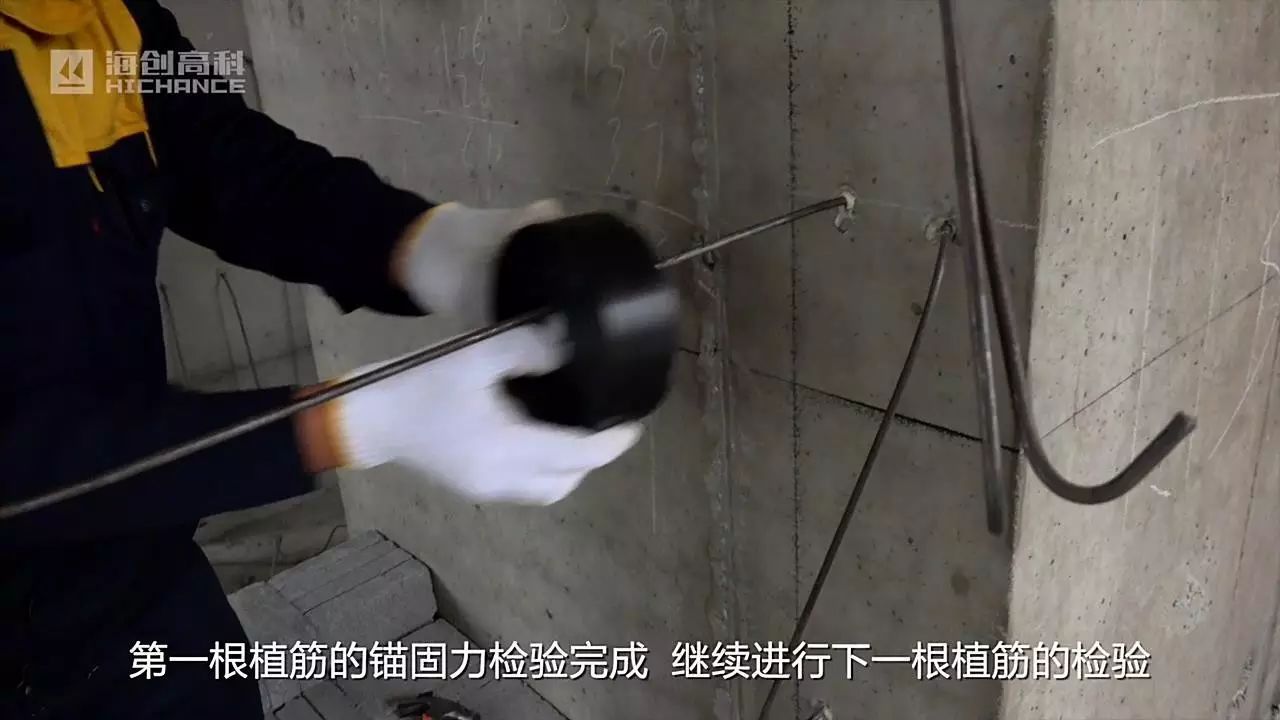

33.第一根植筋的锚固力检验完成 继续进行下一根植筋的检验
