铝模穿楼板套管如何快速精准定位?

作者:而立居士发布时间:2022-04-16分类:施工技术浏览:778评论:0


导读:源自丨杭州建工集团、杭州市设备安装有限公司日前,在由中国安装协会主办、上海市安装行业协会承办、中建八局科技建设有限公司协办的2021全国“五小”成果短视频大赛总决赛上,杭州建工集团...









































源自丨杭州建工集团、杭州市设备安装有限公司

日前,在由中国安装协会主办、上海市安装行业协会承办、中建八局科技建设有限公司协办的2021全国“五小”成果短视频大赛总决赛上,杭州建工集团所属杭州市设备安装有限公司江山项目部的参赛作品《铝模板上套管预埋快速、精确定位》荣获二等奖。


铝模穿楼板套管精准定位

该发明《便携式铝模穿楼板套管精准定位装置》根据预埋套管内径用钢板切割圆形固定模具件,将模具件用自攻螺丝固定在铝模板上,并对安装模具件铝模板编号,后将套管放置在模具件上,并用螺帽锁紧,待混凝土成形后拆下管盖及螺杆,在后续施工中重复使用。


首次安装步骤:

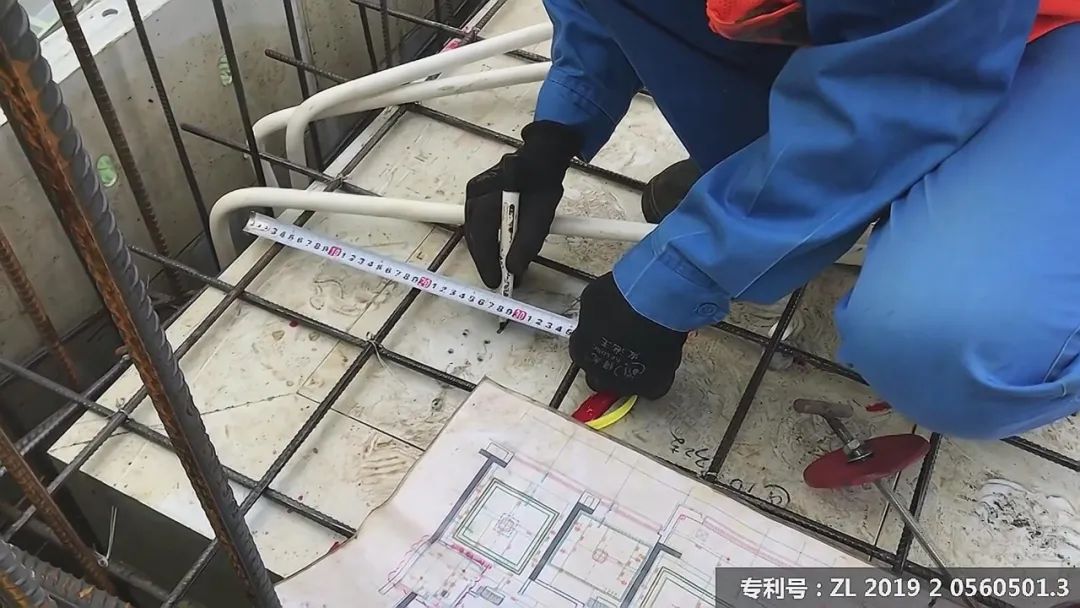

1、根据图纸定位底座

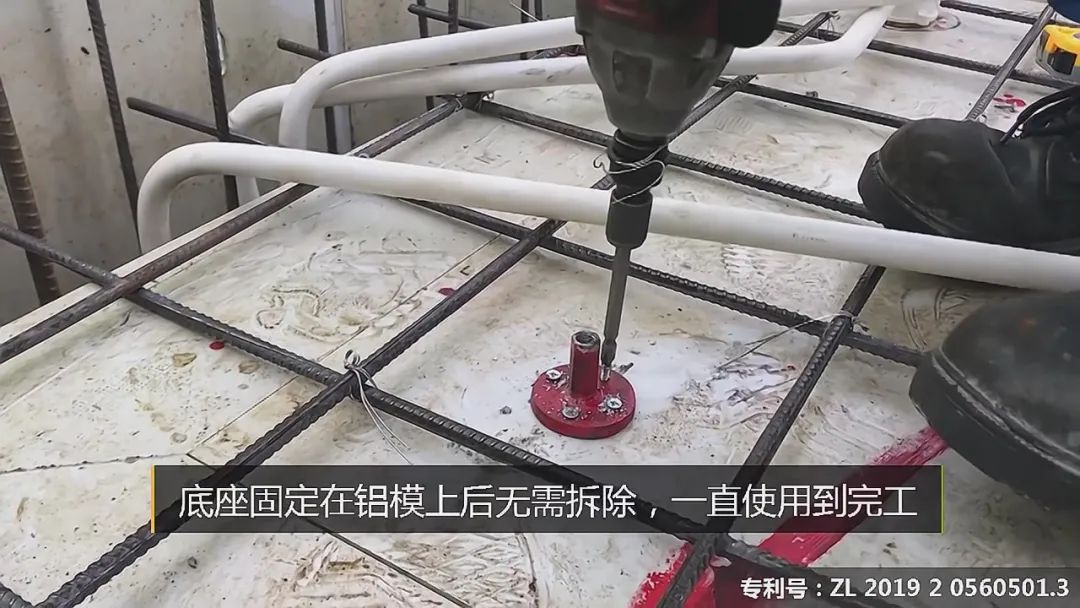

2、固定底座



逐层安装步骤:

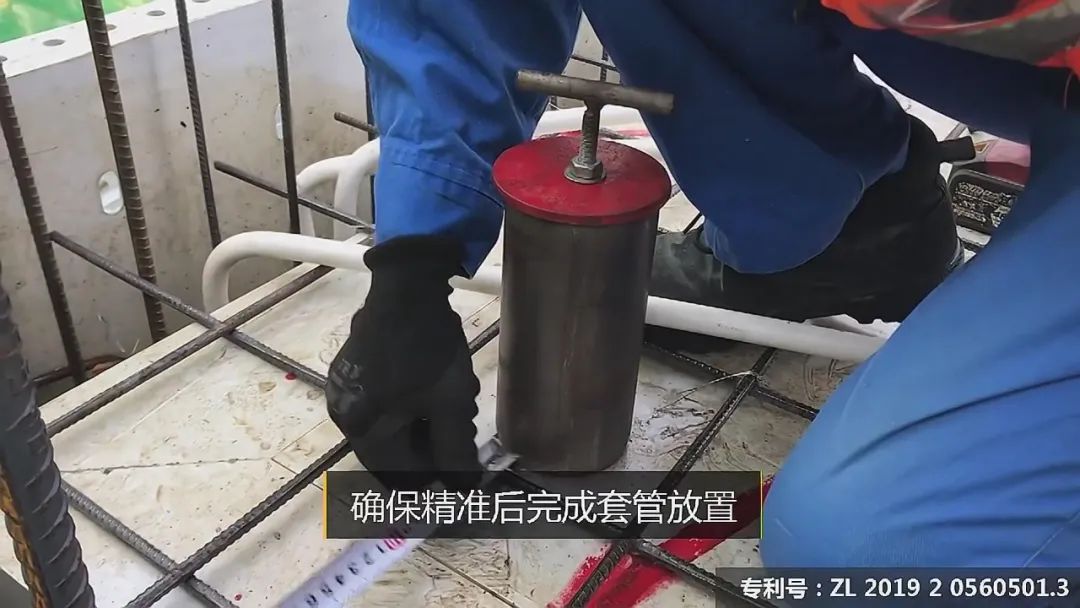

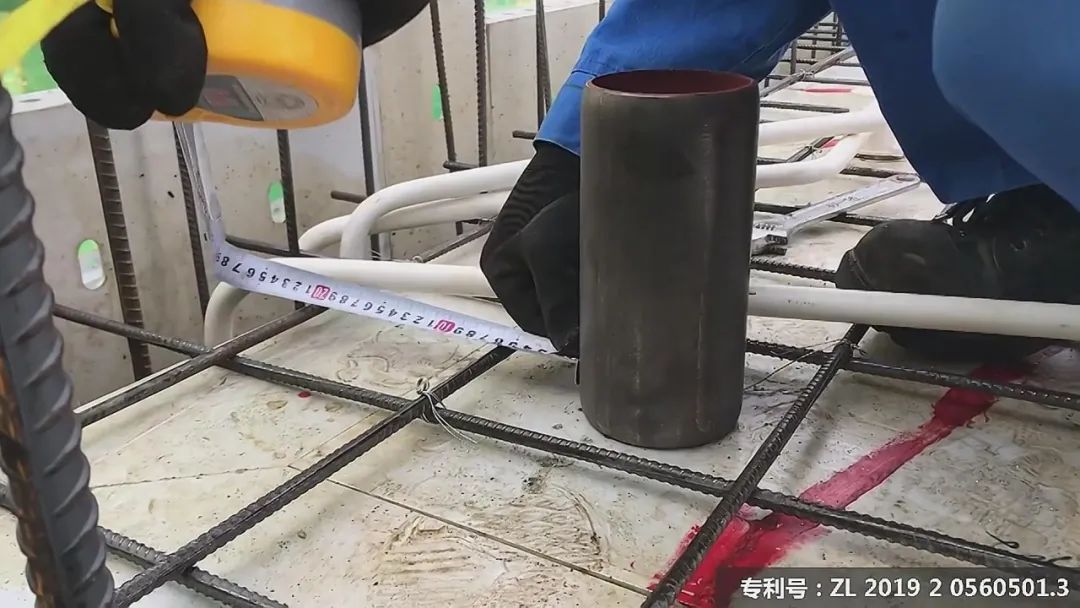

1、按图纸标注放置套管

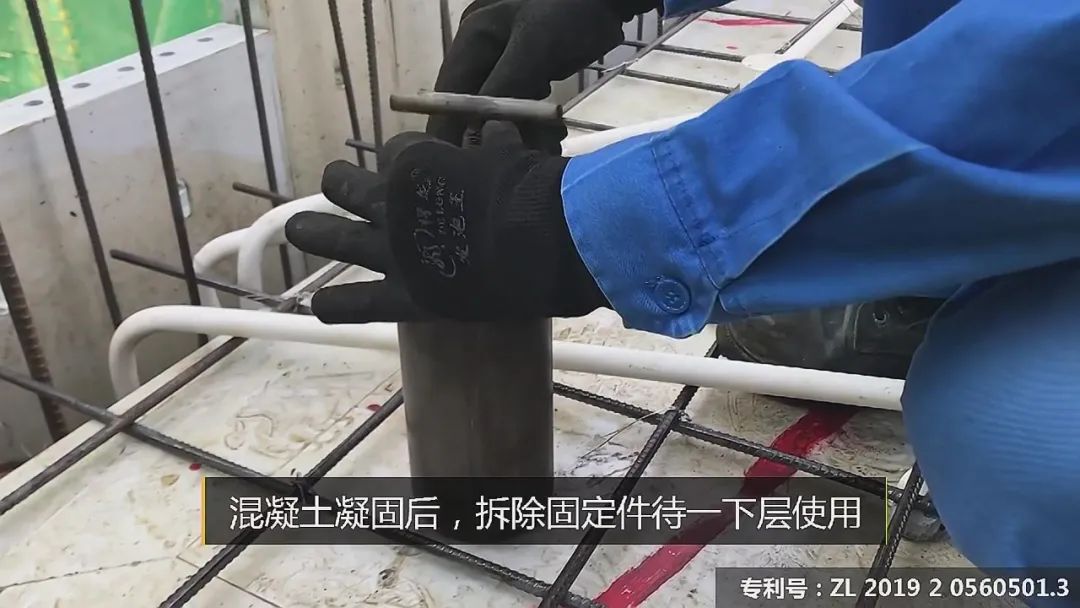

2、使用螺杆固定件牢固套管



3、重复使用
