钢筋平法图集常用符号解释

la：非抗震构件的钢筋锚固长度。

laE：抗震构件的钢筋锚固长度。

bw：剪力墙的厚度。

bf：转角处的暗柱的厚度。

ln：梁的净跨度。

llE：钢筋的搭接长度。

hc：支座的净宽度。

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2，应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度。

bc：端柱端头的宽度。

bw：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震（绑扎）搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码

1、柱

KZ——框架柱

ZHZ——转换柱（16G）

KZZ——框支柱

XZ——芯柱

LZ——梁上柱

QZ——剪力墙上柱

2、剪力墙

（1）墙柱

YDZ——约束边缘端柱

YAZ——约束边缘暗柱

YYZ——约束边缘翼墙柱

YJZ——约束边缘转角柱

GDZ——构造边缘端柱

GAZ——构造边缘暗柱

GYZ——构造边缘翼墙柱

GJZ——构造边缘转角柱

YBZ——约束边缘构件

GBZ——构造边缘构件

AZ——非边缘暗柱

FBZ——扶壁柱

（2）墙身

Q——剪力墙

（3）墙梁

LL——连梁（无交叉暗撑、钢筋）

LL（JC）连梁（对角暗撑配筋）

LL（JG）连梁（有交叉钢筋）

LL（JC）连梁（对角暗撑配筋）

LL（JX）连梁（交叉斜筋配筋）

LL（DX）连梁（集中对角斜筋配筋）

LLK（跨高比不小于5）

AL——暗梁

BKL——边框梁

（4）墙洞

JD——矩形洞口

YD——圆形洞口

3、梁

KL——楼层框架梁

KBL——楼层框架扁梁（16G）

WKL——屋面框架梁

KZL——框支梁

TZL——托柱转换梁（16G）

L——非框架梁

XL——悬挑梁

JZL——井字梁

AL——暗梁

4、梁板式筏形基础

JZL——基础主梁

JCL——基础次梁

LPB——梁板筏基础平板

5、平板式筏形基础

ZXB——柱下板带

KZB——跨中板带

BPB——平板筏基础平板

6、筏形基础相关构造类型

SZD——上柱墩

XZD——下柱墩

WZJ——外包式柱脚

MZJ——埋入式柱脚

JK——基坑

HJD——后浇带

7、楼板

LB——楼面板

WB——屋面板

YXB——延伸悬挑板

XB——纯悬挑板

8、板带

ZSB——柱上板带

KZB——跨中板带

9、楼板相关构造类型

JQD——纵筋加强带

HJD——后浇带

ZMx——柱帽

SJB——局部升降板

JY——板加腋

BD——板开洞

FB——板翻边

TY——板挑檐

Crs——角部加强筋

Cis——悬挑阴角加强筋

Ces——悬挑阳角放射筋

Rh——抗冲切箍筋

Rb——抗冲切弯起筋

10、独立基础

DJj——普通独立基础阶形

DJp——普通独立基础坡形

BJj——杯口独立基础阶形

BJp——杯口独立基础坡形

11、条形基础梁

JL——基础梁

JQL——基础圈梁

11-1、梁板式筏形基础构件

JL——基础主梁（柱下）

JCL——基础次梁

LPB——梁板筏基础平面

11-2、平板式筏形基础构件

ZXB——柱下板带

KZB——跨中板带

BPB——平板式筏基础平板

12、条形基础底板

TJBp——条形基础底板坡形

TJBj——条形基础底板阶形

13、独立承台（16G101-3）

CTj——独立承台阶形

CTp——独立承台坡形

14、承台梁（16G101-3）

CTL——承台梁

15、基础连梁

JLL——基础连梁

16、地下框架梁

DKL——地下框架梁

17、基础相关构造类型

CJQ——窗井墙

JLL——基础连系梁

HJD——后浇带

SZD——上柱墩

XZD——下柱墩

JK——基坑（沟）

FBPB——防水板

18、桩（16G101-3）

GZH1——灌注桩（及桩号）

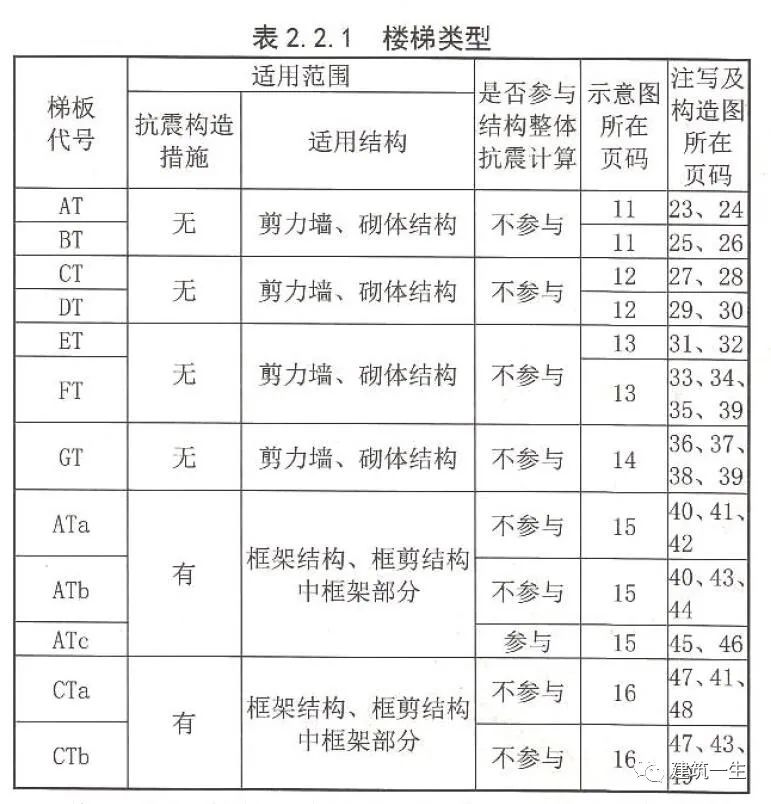

19、楼梯类型

说明：节选自16G101-2 P6，详细解释请查阅图集
