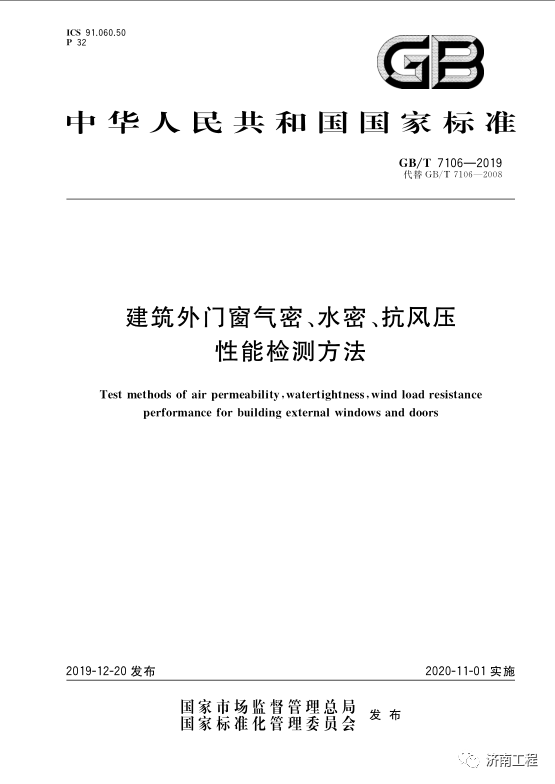

GB/T 7106-2019的几个常见问题解析

作者:而立居士发布时间:2020-11-14分类:国家标准浏览:922评论:0


导读:一、气密、水密、抗风压等级确定问题1、GB/T7106-2019中取消了分级表,气密、水密、抗风压性能等级应该如何判定? 答:按照GB/T31433《建筑幕墙、门窗通...



一、气密、水密、抗风压等级确定问题

1、GB/T 7106-2019中取消了分级表,气密、水密、抗风压性能等级应该如何判定?

答:按照GB/T 31433《建筑幕墙、门窗通用技术条件》定级,GB/T 7106-2019中7.4.1.2.2条、8.5.1条、9.3.3.1.3条中均明确了按照该标准定级。

2、GB/T 7106-2019气密性定级依据GB/T 31433进行定级,但GB/T31433里面没有提到是在10Pa下面的分级指标值,如何理解?

答:GB/T 7106-2019中7.4.1.2已明确为10Pa压力差下,再按照GB/T 31433建筑幕墙、门窗通用技术条件判定。

3、同样试件,与GB/T 7106-2008相比,按GB/T 7106-2019检测的水密性能等级会变差,对吗?

答:淋水量相同时是对的。与GB/T 7106-2008相比,按GB/T 7106-2019的水密性能检测结果更严格。GB/T 7106-2019中8.5.1条中“最小值”,而在GB/T GB/T 7106-2008中8.5条为“算术平均值”。


二、气密性能检测问题



4、气密性能工程检测,没有工程设计值时应该如何处理?

答:GB/T 7106-2019中7.1.2条规定“当工程对检测压力无设计要求时,可按7.1.1进行”,即没有气密性能工程设计值时,按定级检测即可。

目前建筑节能设计标准中,给出的是外窗气密性能级别要求,因而绝大多数只能提供级别,无法提供工程设计值,按定级检测即可。

5、气密性能工程检测,假如工程设计压力值是100Pa,可以直接加压到100Pa吗,还是逐级加压到100Pa?

答:GB/T 7106-2019中7.1.2条规定“工程检测时,检测压力应根据工程设计要求的压力进行加压,检测加压顺序见图3”。图3在预备加压后,直接加压到工程设计压力值,不需要逐级加压。

6、在做气密性能工程检测时,工程设计压力值和风荷载标准值的10%是不是一个数值?

答:不是的,二者没有关联。如果委托方无法提供气密性能工程设计压力值,按定级检测即可。


三、风荷载标准值确定问题



7、GB/T 7106-2019中抗风压性能检测时,风荷载标准值Wk怎么确定?需要委托方提供吗?

答:GB/T 7106-2019中9.1给出了“风荷载标准值Wk应按GB 50009《建筑结构荷载规范》规定的方法确定”;

风荷载标准值计算涉及工程所在地、地面粗糙度类别、高度、体型系数、阵风系数等参数,一般由建筑设计确定,因此需要委托方提供。

委托方一般需要提供两个值:风荷载标准值和风荷载设计值;现在风荷载设计值一般取为风荷载标准值的1.5倍。

如果委托方笼统提供“设计值”,需要和委托方确认该“设计值”是风荷载标准值还是风荷载设计值。

8、工程图纸只写了抗风压性能级别要求,风荷载标准值是对应级别的分级指标值P3吗?

答:是的。如果委托方仅提供了抗风压性能级别,则该级别对应的分级指标值P3即为风荷载标准值。

9、同一试件,产品设计风荷载标准值P3、风荷载标准值P3’、风荷载标准值Wk是相同值吗?

答:三者可认为是同一概念在不同语境下的分别表述。需要说明的是,产品设计风荷载标准值P3是通过测试P1计算得到的;而风荷载标准值P3’、风荷载标准值Wk则是需要委托方提供的,二者数值相同。


四、变形检测挠度要求问题



10、GB/T 7106-2019中删除了GB/T 7106-2008中“表7 不同类型试件变形检测对应的最大面法线挠度(角位移值)”,那么最大面法线允许挠度怎么计算?

答:GB/T 7106-2019中9.2.4.1中规定“不同类型试件变形检测时对应的最大面法线挠度(角位移值)应符合产品标准的要求。”

并注明了“产品标准无要求时,玻璃面板允许挠度取短边1/60;面板为中空玻璃时,杆件允许挠度为1/150,面板为单层或夹层玻璃时,杆件允许挠度为1/100。”玻璃和杆件要求是不同的。

什么是产品标准呢?铝合金门窗产品标准为GB/T 8478-2020《铝合金门窗》,其中5.6.1.1条给出了允许挠度;塑料门窗产品标准为GB/T 28886-2012《建筑用塑料门》和GB/T 28887-2012《建筑用塑料窗》;其它门窗产品参见各自产品标准。

11、GB/T 7106-2019附录C的C.5.2中,试件变形检测最大面法线挠度值1400÷375 = 3.73 mm,这个375是如何计算出来的?

答:问题10答案中,提出了“面板为中空玻璃时,杆件允许挠度为1/150”,这个1/150对应的压力是P3,变形检测时压力为P1,P3 = 2.5P1;因此变形检测时挠度控制值就是1/150÷2.5 = 1/375。

当然,如果产品标准有不同规定时,这个值还要根据产品标准的规定来确定。

12、面法线挠度、相对面法线挠度、允许挠度(允许相对面法线挠度)、最大面法线挠度之间的关系?

答:面法线挠度是位移值,是中心点位移减去两端位移平均值后的位移值;相对面法线挠度是比值,是面法线挠度与两端测点距离的比值;

允许挠度(允许相对面法线挠度)是产品标准要求的在正常使用极限状态时的相对面法线挠度值;产品标准要求的最大面法线挠度与允许挠度(允许相对面法线挠度)是一致的。


五、P1、P2、P3、Pmax和定级问题



13、GB/T 7106-2019附录C的C.5.2中,P1为2754 Pa,那么P3(=2.5 P1)是6885Pa,Pmax(1.5 P3)是10327.5 Pa,是这样计算的吗?

答:是的。按照GB/T 7106-2019规定,P3 = 2.5 P1,Pmax = 1.4 P3,但GB 50068-2018已将可变作用分项系数调整为1.5,因而Pmax = 1.5 P3。

14、抗风压性能定级检测、工程检测时,安全检测时需要安装位移计吗?反复加压检测时需要安装位移计吗?

答:抗风压性能定级检测、工程检测时,安全检测中的产品设计风荷载标准值P3和风荷载标准值P3’需要安装位移计,因为需要记录风荷载标准值下的相对面法线挠度(角位移值);

产品设计风荷载设计值Pmax和风荷载设计值P’max检测,以及反复加压检测时不需要安装位移计。

15、GB/T 7106-2019中抗风压性能是按风荷载设计值进行定级吗?比如风荷载设计值为2.5 kPa,风荷载标准值P3只有1.666 kPa,抗风压等级是几级?

答:GB/T 7106-2019中9.3.1.1中明确定级检测时以杆件或面板达到变形检测最大面法线挠度时,对应的压力差值为P1换算得到的P3来定级;

风荷载设计值为2.5 kPa,风荷载标准值P3为1.666 kPa,试件抗风压性能按GB/T 31433判定为2级。

16、GB/T 7106-2019“9.3 检测结果的评定”的变形检测、反复检测、安全检测中,当检测中试件出现损坏或功能障碍时,以相应压力差值的前一级压力差作为Pmax,这个“前一级压力差”指什么,如何取值?

答:前一级压力差中的“级”不同于抗风压定级表中的“级”,指的是试件未出现损坏和功能障碍的最大检测压力差,此压力差具有一定的稳定时间,而升压过程中的压力差为瞬时值。
以变形检测为例,假如在1860 Pa出现损坏或功能障碍,此时应以前一级稳定压力差作为Pmax,比如1750 Pa。


六、附录C回归计算问题



17、GB/T 7106-2019中,门窗抗风压性能变形检测P1值不超过2000 Pa时,还需要回归计算吗?

答:需要。由于试件和测试误差原因,测出来的变形量和压力值都不是线性的;另外,压力一般是以250 Pa作为一个加压级数,很难保证达到允许挠度值时压力正好是250 Pa的倍数。

假设1500 Pa时相对挠度为1/4001750 Pa时相对挠度为1/330,那么要得到相对挠度1/375时对应的压力差,就要进行回归计算。

18、GB/T 7106-2019中,气密性能回归计算时,150 Pa压差参与回归计算吗?附录C.3示例中没有150 Pa。

答:150 Pa只有加压阶段,没有减压阶段的数据,所以不参与回归计算。标准7.4.1.1.1条中参与计算的均为各压力差在加压和减压阶段下的平均值。

在数字压力传感器校准证书中,校准结果一栏一般都会提供正行程(加压)和反行程(减压)的校准结果,二者往往并不一致。

以上是针对大家关注较多问题的梳理和回答,共6类18个问题,如您有更多问题,欢迎在下方留言讨论!
