2023年山东省施工图审查常见问题解答（其他篇）

2.8  结构防火

2.8.1 采用碳纤维加固，如何满足耐火极限要求？

解答：燃烧性能应满足耐火等级对应的要求，碳纤维加固依据《纤维增强复合材料工程应用技术标准》GB50608-2020 第 5.7 节要求进行耐火验算，采取对应防火措施。采用碳纤维加固设计时，建议严格执行承载力提高幅度不应大于 40%的规定（原结构、构件必须能承担其恒载的标准值及少量的活荷载，防止加固部分意外失效而导致坍塌）。

2.8.2 如何理解防火通用规范 5.1.4 条？（结构或构件的耐火性能应进行耐火性能验算和防火保护，或采用耐火试验）。

解答：通常确定结构构件耐火极限的方法：一是查表法，参见防火规范附录，防火规范没有的，图集或结构手册也可参考；二是耐火验算法：钢结构构件按《建筑钢结构防火技术规范》GB51249-2017，纤维复合材料按《纤维增强复合材料工程应用技术标准》GB50608-2020。

防火通用规范 5. 1.4 条规定结构或构件的耐火性能应根据耐火验 算或耐火试验确定。由于现行规范中还没有混凝土结构的耐火验算要求，而混凝土结构或构件难以完成由试验确定，可认为查表法仍有效。

2.8.3 防火墙内的构造柱和圈梁的耐火极限如何确定？

解答：若砌体填充墙的构造柱和圈梁仅仅是抗震构造而设置的，不是受力构件，与墙同宽则自动满足防火墙耐火极限要求；若属于高大防火墙，圈梁或构造柱是防火墙稳定性验算的支点或属于受力构件应分别按梁和柱满足防火墙的耐火极限要求。

2.8.4 轻钢结构，屋面板和檩条有耐火极限要求吗？

解答：厂房或仓库的非上人屋面的屋面板，当屋面板和檩条不是 结构体系构件时（不兼做刚性系杆），仅满足燃烧性能即可，其耐火极限不做要求。但防火墙两侧的屋面板和檩条应满足防火通用规范  6. 1. 1 条的性能要求，按建筑专业要求，确定耐火性能要求（当防火墙不高出屋面时，防火墙两侧第一开间的屋面板和檩条有耐火极限要求）。

2.8.5 楼梯间梯柱不满足耐火极限要求。

解答：当出现危险情况时，楼梯间是人们重要的逃生渠道。梯柱的耐火极限应满足框架柱的耐火极限要求。有不少工程发现梯柱耐火极限不满足要求。若耐火等级为一级，柱的耐火极限要求为不小于3小时，按防火规范附录表1的P427:梯柱的最小截面是200mm*500mm 或 300mm*300mm（不包括抹灰层）。

2.8.6 与主体结构柔性连接的防火砌体隔墙，填缝材料不满足耐火设计要求。

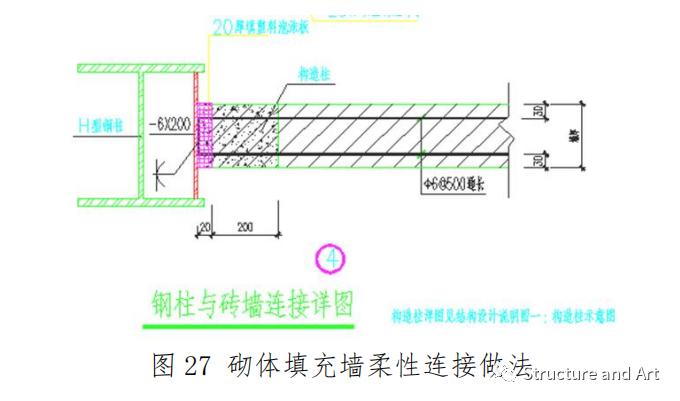

解答：下图是按标准图集做法的填充墙柔性连接构造。防火通用规范 6.3.4 条：变形缝处的孔隙，防火封堵耐火性能不应低于防火分隔部位的耐火性能要求。因此，砌体防火隔墙或防火墙的柔性连接缝隙的封堵采用聚苯板不满足强条要求，《砌体填充墙构造详图》10SG614-2 是填充墙与主体结构柔性连接的图集，当应用于防火墙时注意修改。

2.8.7 轻钢结构柱间刚性系杆的耐火极限？兼做刚性系杆的吊车梁的耐火极限？

解答：1 柱间刚性系杆属于柱间支撑系统，其应耐火极限应同柱间支撑或柱。当柱间平面内设有防火墙时，应满足防火墙的耐火极限。

2 应按梁和刚性系杆的耐火极限包络设计，取较大值。

2.9 减震隔震

2.9.1 大学是否属于《建设工程抗震管理条例》第十六条中八类建筑 的学校建筑，按照重点设防并采用隔震减震等技术？是否需要满足《山东省建设工程抗震设防条例》第十四条提高一档的要求？

解答：若不属于应急避难场所或其它特殊情况，大学建筑的抗震 设防类别可按标准设防类确定，其地震作用不需提高一档，可不采用隔震减震技术。

2.9.2 《建筑工程抗震设防分类标准》中“不具有外科手术室或急诊 科的乡镇卫生院、专科医院（如眼科医院）”等标准设防类建筑，是 否需要按照《建设工程抗震管理条例》第十六条采用隔震减震等技术？

解答：根据《建筑工程抗震设防分类标准》，上述建筑抗震设防类别可按照标准设防类，可不采用隔震减震等技术。条例中两区八类建筑中，根据《建筑工程抗震设防分类标准》确 定为重点设防类建筑，应采用隔震减震技术；确定为标准设防类建筑，可不采用隔震减震技术。

2.9.3 学校的办公楼等非学生使用的用房、医院的办公楼、交流（培 训）中心等非医疗功能用房，是否需要按照重点设防并采用隔震减震等技术？

解答：根据《建筑工程抗震设防分类标准》，上述建筑抗震设防类别可按照标准设防类，可不采用隔震减震等技术。

2.9.4 学校建筑中一层连廊、厕所、看台等用房，是否必须采用隔震减震等技术？

解答：对于上述建筑，采用隔震减震技术确有困难时，在满足中 震正常使用设计前提下可不采用隔震减震技术，同时应选取合理的性能目标，进行抗震性能化设计。

2.9.5 条例中“保证发生本区域设防地震时，能够满足正常使用要求”，采用的性能目标如何确定？

解答：地震时正常使用建筑的性能目标参考下表，具体指标详见《基于保持建筑正常使用功能的抗震技术导则》（报批稿）。

2.9.6 抗震设防烈度 8 度 0.20g 地区的医院项目，地下室二层，为了 解决楼电梯井隔震，采用基础隔震，在确定抗震等级时，房屋（结构）高度从室外地面起算，还是从支座起算？

解答：隔震建筑有关建筑高度的问题，应按照结构高度计算，对 于基础隔震建筑，结构高度应计算至隔震层顶；对于室外地坪以上的层间隔震建筑，结构高度应计算至室外地坪。
