当前位置：网站首页 > 经验分享 > 检测管理 > 正文

一次讲清！建筑材料及构配件、主体结构及装饰装修、钢结构、地基基础专项最常问的若干个问题

作者：管理员发布时间：2026-01-01分类：检测管理浏览：12评论：0

导读：在工程质量检测中，检测人员常常会遇到各类标准理解、试验方法、样品处理等方面的具体问题。01建筑材料及构配件问题1：建筑材料及构配件中的墙板一般都有哪些标准？答：常见的有 ...

在工程质量检测中，检测人员常常会遇到各类标准理解、试验方法、样品处理等方面的具体问题。

建筑材料及构配件

问题1：建筑材料及构配件中的墙板一般都有哪些标准？

答：常见的有 GB/T 15762-2020蒸压加气混凝土板。JC/T 1055-2007纤维水泥夹芯复合墙板。JC/T 2482-2018自保温混凝土夹芯墙板。JC/T 2726-2022玻璃纤维增强水泥（GRC）复合外墙板等。

问题2：高分子防水卷材的拉断伸长率里的初始距离怎么得来的？

答：高分子防水卷材的拉断伸长率里的初始距离按照GB/T 18173.1-2012第6.3.2条公式4和公式6确定：对于均质片、复合片、自粘片和点（条）粘片：Ⅰ 型试样 50 mm , Ⅱ 型试样 30 mm。对于异形片初始距离为170mm。

问题3：水泥基渗透结晶型防水涂料，这种材料抗折抗压试件配合比怎么确定？

答：市面上使用的水泥基渗透结晶型防水涂料(CCCW C )产品，生产厂家已经将水泥和标准砂以及纤维素醚按比例复配好了，我们在使用或者检测时只需要按出厂推荐的水料比直接加水，按照GB/T 17671-2021成型养护即可。

问题4：比表面积试样质量的确定中的空隙率，是按标定的试料层空隙率算，还是按被测样品的空隙率算？

答：根据GB/T 8074-2008第7.3条的规定：P·I和P·II型水泥的孔隙率采用0.500±0.005，其他水泥或粉料的孔隙率选用0.530±0.005。标定时按标准粉的孔隙率，实际检测时按实际样品的孔隙率计算。

问题5：GB/T 14685-2022中对于碎石的泥块含量先要过4.75mm的筛，然而即使过来筛碎石还是会沾有很多泥量（<0.075mm），这些在洗了之后都算在泥块含量中吗？

答：依据GB/T 14685-2022第7.11.3条规定，泥块含量试验需将试样先经4.75mm方孔筛筛分，取筛上部分浸泡24小时后用手碾压，再用2.36mm筛洗，取筛上材料烘干称量。洗掉的即为泥块。

所以按照标准的说法，这部分没有被4.75筛筛掉的而被水洗掉的就是计入泥块含量的计算。

问题6：粘结砂浆，抹面砂浆做耐水拉伸粘结强度时，浸水的水温有没有要求？如果有，在哪本规范里？

答：粘结砂浆，抹面砂浆做耐水拉伸粘结强度时，浸水的水温是有要求的，可参考JC/T 993-2006中，附录A，第A.4.4条的规定，试件浸泡水中时，水温应控制在（23±2）℃。

问题7：蒸压加气混凝土砌块需要检测其干密度和抗压强度，送检是送3组试件还是6组试件？

答：根据GB/T 11969-2020要求，干密度需要3组试件，抗压强度也是3组。干密度需要分两步进行干燥，而抗压强度并未要求。因此，个人建议6组试件。

问题8：陶瓷砖静摩擦系数需要做干法和湿法各三个数据，标准要求报告包括：“干法和湿法下静摩擦系数的平均值。”这句话意思是：试样干法加湿法的平均值还是干法与湿法分开取平均值？要求单个值≥0.5，那报告上是干法湿法六个值都体现么还是取他的平均值体现？

答：陶瓷砖的摩擦系数试验，要求3块试件，每块试件都要做出一个干法摩擦系数，一个湿法摩擦系数，两个值求平均，这样三个试件最终是三个结果，报告上，最好把每个试件的干法摩擦系数、湿法摩擦系数以及平均值都反应出来。因为陶瓷砖的判定是单个值判定，就是3个结果，有1个不合格，则该组瓷砖的摩擦系数就不合格。

问题9：样品状态调节时间满足标准要求时间后，如果未能立即展开检测活动，但是样品一直在标准要求环境条件下。那么在检测活动开始前和标准状态调节后的这段时间算什么时间？在实验记录上状态调节时间是只写标准时间还是把超过的这段时间也算上？

答：样品状态调节时间分两种情况：第一种情况是该样品到达状态调节时间后需立即试验，这时如果超过调节时间还未试验，则该样品需要重新进行状态调节或者跟换样品。第二种情况是，样品状态调节时间达到了规定的下限时间，没有规定上限时间，样品的状态调节时间超过规定的下限后，样品状态是稳定的，则按实际填写样品状态调节时间即可。

问题10：钢筋反向弯曲试验试验中钢筋样品长度应该是多少？中岩视频中展示的是700？有什么依据吗？

答：这个钢筋弯曲试验试样长度没有规定，需要根据自己试验室的设备来跟送样单位协商好，如果是立式的弯曲试验机一般不超过300 即可，卧式的弯曲试验机则需要长一点，最好是700mm以上，保证实验过程中不蹦出来就行。

问题11：水泥土抗压标准是哪本？

答：JGJ 340-2015第11章有相关规定。

主体结构及装饰装修

问题1：GB 50204-2015中未提及墙柱类构件钢筋保护层允许偏差，那么墙柱钢筋保护层偏差应该依据什么呢？

答：规范对竖向受力构件的钢筋保护层厚度检测并未提出要求。墙柱作为竖向受压构件，主要是混凝土受压；而梁板水平构件受拉区主要由钢筋受力。如需评价墙可参考板，柱参考梁。

问题2：回弹仪累计弹击达到6000次需要检定出自哪本规范？

答：规范没有这种说法，回弹仪检定的具体要求查看JGJ/T 23-2011。

3.2.1回弹仪检定周期为半年，当回弹仪具有下列情况之一时，应由法定计量检定机构按现行行业标准《回弹仪》JJG817进行检定：

1新回弹仪启用前：

2超过检定有效期限；

3数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；

4经保养后，在钢砧上的率定值不合格；

5遭受严重撞击或其他损害。

问题3：有个项目已经封顶3年了，现在又委托做主体结构检测主要做钢筋保护层扫描和混凝土强度回弹，能否做相关检测？

答：钢筋保护层可以进行检测，回弹法超过1000天龄期就不适用。超过1000d的可以采用钻芯修正回弹法检测。

问题4：混凝土抗压强度钻芯法检测时是否需要除以0.88系数？

答：主体结构混凝土钻芯检测，目前一般采用的是JGJ/T 384和CECS 03这两本标准，计算结果是没有0.88的换算系数。提到0.88换算系数的是GB 50204中的回弹取芯法检测。

问题5：实体结构验收时，依据《回弹法检测混凝土强度技术规程》JGJ/T23-2011对混凝土强度采用回弹法进行检测，能否判定合格与否？

答：JGJ/T23-2011没有判定合格的条款，所以依据JGJ/T23-2011判定混凝土抗压强度合格是不合适的。建议依据GB50204-2015 附录D进行检测合格性判定。

问题6：GB 50204-2015附录E.0.2中对选定的的板类构件，应抽取不少于6根纵向受力筋的保护层厚度进行检验，但是一般板下部筋都是双层双向，短边钢筋在最下面，如果做纵向受力钢筋保护层是做最下部钢筋最下层短边钢筋，还是下部钢筋第一层的纵向受力筋？

答：根据保护层的定义：结构构件中钢筋外边缘至构件表面范围用于保护钢筋的混凝土，简称保护层。所以保护层厚度检测就是检测板底部最下部（最外层）钢筋的保护层厚度。

问题7：回弹法检测混凝土抗压强度，为什么回弹的测点不能布置在气孔或者外露石子上，且同一测点只能弹击一次？

答：回弹法检测，弹击在气孔上，回弹值会明显偏低。若弹击在石子上，回弹值会明显偏高。这两种数值与该测区的正常回弹值偏差很大。因此回弹的测点不能布置在气孔或者外露石子上。同一测点只能弹击一次，再次弹击时就不是原来的混凝土表面了。若重复弹击则后者回弹值高于前者，这是因为经弹击后该局部位置较密实，再弹击时吸收的能量较小从而使回弹值偏高。

问题8：混凝土强度按批量进行检测时，检验批的划分中，龄期相近如何进行理解？

答：可以参考《回弹法检测混凝土抗压强度应用技术手册》里面的第七章，龄期相近（同批构件浇筑龄期前后相差不超过15%）的同类混凝土构件。

问题9：回弹强度检测是不是每次都要测碳化深度，不管龄期多少？

答：如果只是采用JGJ/T 23进行回弹法检测，每次都要测定碳化深度，如果超过规范规定的14-1000d的龄期，这个时候需要采用钻芯修正回弹法。

问题10：现浇板检测裂缝宽度深度时，允许值如何查询？依据哪本规范？

答：可参考GB 50010《混凝土结构设计规范》第3章，有关于混凝土受弯构件裂缝宽度限值的要求。

问题11：学校宿舍进行室内环境检测，宿舍内的卫生间的抽检比例应该是多少？

答：GB 50325-2020标准中对于学校宿舍没有做教室和卫生间或办公室的区分，卫生间也属于封闭的自然间，要纳入总数进行抽检。

问题12：做TVOC标准曲线时，正己烷、十六烷总是不容易做到995以上，是什么原因？

答：十六烷线性不好，主要是沸点高，如果热解吸设备的传输线温度不够，可能会出现冷凝，从而影响线性。需要在热解吸设备方面考虑一下。正己烷不容易做到，是由于正己烷的沸点太低，在做标准系列管时，由于实验室环境条件的影响，可能导致进样量不统一，从而影响线性。

问题13：分光光度计用的比色皿如何减小测量误差？

答：测定有色溶液吸光度时一定要用有色溶液润洗比色皿内壁几次，以免改变有色溶液的浓度。另外，在测定一系列溶液的吸光度时，通常都按由稀到浓的顺序测定，以减小测量误差。

问题14：室内环境一般配备的急救箱里面都含有什么物品？

答：下图第一张是基础实验室用，第二张是化学试验室专用。

问题15：做苯曲线时，用活性炭管做线性不太好，是用一根管还是多根管？

答：可以用一根管；但应确保每次进标液色谱分析前，活性炭管内无杂质。

问题16：室内环境污染物检测都有哪些项目？

答：我国现行检测室内环境空气质量的标准主要有GB/T 18883-2022《室内空气质量标准》和GB50325-2020《民用建筑工程室内环境污染控制标准》，可以根据不同要求，选择相应的标准进行检测。

GB/T 18883-2022《室内空气质量标准》适用于住宅和办公建筑物内空气质量的检测，其他室内空气检测可以参考该标准。主要检测项目有：

1）物理性质：温度，湿度，空气流速，新风量。

2）化学性质：SO2， NO2， CO， CO2， NH3，臭氧，甲醛，苯，甲苯，二甲苯，苯并芘，PM10，PM2.5，TVOC。

3）生物性：菌落总数。

4）放射性：氡222。GB50325-2020《民用建筑工程室内环境污染控制标准》适用于新建、改建、扩建的民用建筑工程室内环境污染物的检测。主要检测项目有：氡、甲醛、氨、苯、甲苯、二甲苯和TVOC。

问题17：室内空气污染物的来源主要有哪些？

答：室内空气污染主要来源于各种装饰材料及家具如：胶合板、细木工板等人造板材；涂料、有机溶剂、建筑材料和生活及办公用品、以及其他各类装饰材料，比如：贴墙布、贴墙纸、化纤地毯、泡沫塑料、油漆、香烟、油墨、复印机、打印机等。

问题18：甲醛标准只说采集后尽快分析，这个尽快分析的时间怎么理解？1小时还是24小时？

答：低温冷藏不超过48小时为宜！夏季最好不超过24小时，发现超标的点位，一定要复测，复测时最好当天采样、当天检测，样品储藏运输温度不高于30℃。

问题19：标准曲线的相关系数的有效数字该如何保留呢？

答：参考GB 5750.3-2006第8.2.7条有如下规定：校准曲线相关系数只舍不入，保留到小数点后出现非9的一位，如0.99989→0.9998。如果小数点后都是9时，最多保留小数点后4位。

8.2.7校准曲线相关系数只舍不入，保留到小数点后出现非9的一位，如0.99989→0.9998。如果小数点后都是9时，最多保留小数点后4位。校准曲线斜率b的有效位数，应与自变量x的有效数字位数相等，或最多比x多保留一位。截距a的最后一位数，则和因变量y数值的最后一位取齐，或最多比y多保留一位数。

问题20：标准曲线需要减掉试剂空白来做吗？

答：不需要。仪器测出来标准系列的响应值可以减掉试剂空白或减掉0管的响应值来做，工作中我们也常用0管来做仪器调零。其实没有必要那么麻烦，即使空白或0管有响应值，在构建标准曲线时，我们已经认为该响应值就是0浓度，也就是扣除了这个空白的。

钢结构

问题1：高强螺栓抗滑移系数试验报告中，是最小值还是平均值满足设计要求？

答：最小值要满足设计要求。钢结构验收标准GB 50205-2020条文说明里有规定。

问题2：钢结构中钢板的断面收缩率参数，依据哪一本标准进行判定？

答：依据GB/T 5313-2010《厚度方向性能钢板》中表2进行判定。

问题3：如果要求检查对接焊缝中的未熔合和小气孔，用什么无损检测方法检查更合适？

答：超声波和射线二种方法都可以用来检查对接焊缝中的未熔合和小气孔。

问题4：锻件探伤的时候，怎么利用锻件底波调节探伤灵敏度？

答：①工件厚度应大于3N。②工件底面应与探伤面平行，如为曲面应进行修面。③工件底面应光滑平整，且不得与其他透声物质接触。

问题5：钢板的超声波检测为什么通常都要采用直探头？

答：由于板材为轧制而成，板材中的缺陷大都是平行于板面，而且呈扁平状。因此，在板厚方向进行垂直探伤最有利于发现缺陷。

问题6：焊缝超声波检测中，干扰回波产生的原因是什么？怎样判别干扰回波？

答：焊缝超声波检测中，由于焊缝几何形状复杂，由形状产生干扰回波，另一方面是由于超声波的扩散、波型转换和改变传播方向等引起干扰回波。判别干扰回波的主要方法是用计算和分析的方法寻找各种回波的发生源，从而得知哪些是由于形状和超声波本身的变化引起的假信号，通常用手指沾耦合剂敲打干扰回波发生源、作为验证焊缝形状引起假信号的辅助手段。

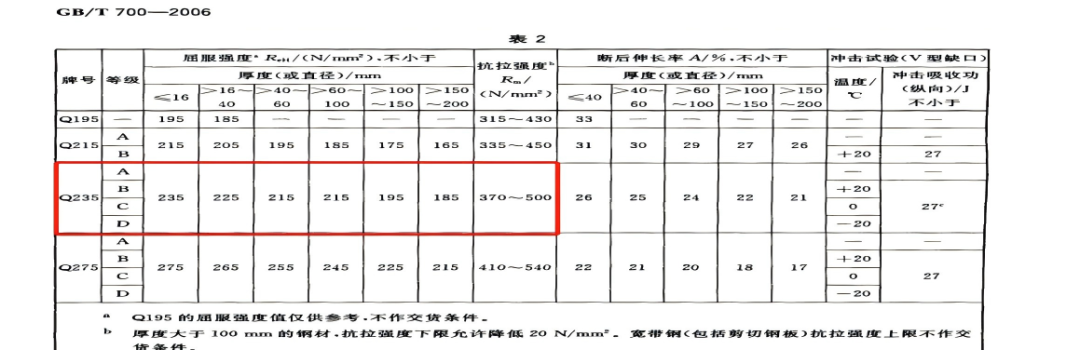

问题7：钢结构地脚螺栓Q235BM65的屈服强度和抗拉强度大概在什么范围？

答：依据GB/T 700-2006《碳素结构钢》表2查看。

问题8：螺栓是不是拧的越紧越好？

答：不是，拧的过紧容易脱扣，拧的松又达不到紧固的目的，在GB 50205附录B上有关于扭矩系数的具体要求。

表B.0.4高强度大六角头螺栓连接副扭矩系数平均值和标准偏差值

扭矩系数	扭矩系数平均值	连接副表面状态标准偏差
符合现行国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》 GB/T1231的规定	0.11~0.15	≤0.100

注：每套连接刷只做一次试验，不得重复使用。试验时垫圈发生转动，试验无效。

问题9：T型焊缝和角焊缝在超声波检测方法上与对接焊缝有什么不同？

答：对接焊缝主要用横波斜探头探伤，而T型焊缝和角焊缝除了用横波斜探头探伤外，还要用直探头纵波进行探伤。

问题10：钢板探伤中，底波消失是什么原因导致的？

答：低波消失原因：①表面氧化皮与钢板结合不好；②近表面有大面积的缺陷；③钢板中有吸收性缺陷（如疏松或密集小夹层）；④钢板中有倾斜的大缺陷。

地基基础

问题1：采用轻型动力触探的方法来检测请问取样位置怎么确定？

答：依据JGJ 340-2015第8.3.2条。具体条款如下：

8.3.2圆锥动力触探试验应在平整的场地上进行，试验点平面布设应符合下列规定：

1测试点应根据工程地质分区或加固处理分区均匀布置，并应具有代表性；

2复合地基的增强体施工质量检测，测试点应布置在增强体的桩体中心附近；桩间土的处理效果检测，测试点的位置应在增强体间等边三角形或正方形的中心；

3评价强夯置换墩着底情况时，测试点位置可选择在置换墩中心；

4评价地基处理效果时，处理前、后的测试点的布置应考虑前后的一致性。

问题2：单桩竖向抗压静载试验：缓降型曲线，桩径和桩长都是同时需要考虑的因素吗？

答：桩径和桩长都是同时需要考虑的。按照JGJ 106-2014T规定，桩长大于40m的桩要考虑桩的弹性压缩变形；缓变形的曲线取承载力，桩径大于800，取s=0.05D作为承载力特征值。

如果工程桩验收，桩径≤800mm，那么最大级荷载下沉降量不超过40mm，可以认为合格，这个时候也不需要取看弹性压缩变形了。

如果大于800mm桩径，最大荷载作用下沉降量小于等于0.05D，也可以认为是合格的。

问题3：JGJ 340-2015中这个比例界限什么意思？

答：Pcr就是比例界限，一般把前面曲线为直线段的终点定为比例界限值。

问题4：地基检测P-s曲线呈缓变型时，曲线上无法确定线性比值时，计算变形模量时P值怎么取？

答：无法确定比例界限，一般按照特征值来取值作为计算P值。也就是允许位移对应压力数值和最大加载的一半取小值。

问题5：有效加固深度(触探法)，指的是那方面？

答：有效加固深度就是测试竖向增强体的深度，因为竖向增墙体可能是散体材料，也可能是非散体材料，考虑到竖向增强体的强度有的高有的低，所以里面的触探法应该是静力触探和动力触探；静力触探能打动的就可以用静力触探，打不动的就是动力触探。不过我觉得大概率还是动力触探，毕竟竖向增墙体一般是碎石、CFG桩之类的。

问题6：平板载荷，数据分析与处理里面，同一土层参加统计的试验点不应少于三点，极差≤平均值的30%，取其算数平均值。极差＞平均值的30%，需分析原因，如果试验结果异常的试验点不具代表性，剔除异常试验值，重新统计计算。这个同一土层是什么意思？

答：同一土层指地质勘察或施工过程中划分出的、物理力学性质基本一致的连续土层。其判定需满足以下条件：1）成因相同：如冲积层、残积层等，需属于同一地质年代和沉积环境。2）工程性质相近：如颗粒组成、密实度、含水量、压缩性、抗剪强度等指标在合理范围内波动。

标准说法是这样的，平板载荷试验的承压板底面就是土层，但是整个场地，有开挖多有开挖少的，这样就要靠同一土层进行判断，如果承压板底面（一般认为是建筑底面的）土层一致，那么整个场地就可以取3个点试验进行评价。

问题7：如何计算静载实验所需吨位？

答：对于混凝土预制块，参考密度2.4*体积就是荷载的配重了，理想状态是型号规格一样的预制块，一般算出每块的重量后，再用块数*每块重量得出总重量。对于装砂的吨袋，根据体积*1.2-1.4的密度去计算。

计算总荷载要先按设计要求明确极限荷载，一般为特征值的2倍，还要满足反力配重不小于极限荷载的1.2倍（防止偏心），即堆重荷载=特征值*2（极限值）*1.2（预制块/吨袋+大梁+次梁）。

问题8：桩强度C35，低应变波速的取值范围是多少？

答：不桩身强度C35 建议波速3600-3800，否则桩底无反射或反射弱，无法判断桩长。

问题9：现场检测时声测管堵塞了，应该怎么办？

答：1）当出现堵管时，可以让发射与接收换能器不在同一高度上，但水平夹角不能太大，不应大于30°；2）当某一根管堵管较长，其他面的信号需要采集帮助判断的时候，可以将堵管的探头的深度在编码器端保持跟其他管一致，多余的电缆可暂时放置在地面；3）当堵管长度太长时，可以采取其他方法（如钻芯法）对桩的完整性进行检测；4）采用通管方法进行疏通，如采用粗长钢筋捅捅测管、用高压水冲洗测管、钻机配小钻头进行扫管等方法。

问题10：荷重传感器、压力传感器或压力表的准确度应优于或等于0.5级。这个意思是小数后面不能是0.5的倍数吗？

答：在正常的使用条件下，仪表测量结果的准确程度叫仪表的准确度。引用误差越小，仪表的准确度越高,而引用误差与仪表的量程范围有关，所以在使用同一准确度的仪表时，往往采取压缩量程范围，以减小测量误差。

在工业测量中，为了便于表示仪表的质量,通常用准确度等级来表示仪表的准确程度。准确度等级就是最大引用误差去掉正,负号及百分号。准确度等级是衡量仪表质量优劣的重要指标之一。

我国工业仪表等级分为0.1、0.2、0.5、1.0、1.5、2.5、5.0七个等级，并标志在仪表刻度标尺或铭牌上。仪表准确度习惯上称为精度，准确度等级习惯上称为精度等级。仪表精度=（绝对误差的最大值/仪表量程）*100% 以上计算式取绝对值去掉%就是我们看到的精度等级了。

来源：中岩培训

免责告知

一、本站发布的内容（包括原创及转载自互联网的文字，图片等资料）版权归作者所有，本站仅供大家学习与参考，请勿使用于商业用途。如需作商业用途，请与原作者联系。如未经作者同意，用作商业用途或匿名转载，产生的一切后果将由您自己承担!作者有权利追究侵权者法律责任；
二、著作权人发现本站有侵害其合法权益的内容或作品，请及时联系我们给出内容所在的网址，并提供相关证明资料，在收到相关投诉后，我们会第一时间给予处理；
三、本站发布的软件仅提供给大家学习测试，请诸位用户使用正版软件，不得商用；
四、本站的文字及图片资料允许您复制、转载和传播，转载时请您务必先跟我们联系并注明来源；
五、免责声明方:而立居（2li.xyz）、济南工程（微信公众号jngc2018）;
六、联系方式：☎19228663320或者发邮件至c@2li.xyz
七、补充：而立声明、服务协议、隐私政策、侵删联系。

阅读全文

打赏
